Question

Après le calcul dans le module additionnel RF-/DYNAM Pro - Equivalent Loads, la taille de mon fichier a considérablement augmenté. Les performances se sont énormément dégradées. Pourquoi ?


Réponse:
Le module additionnel RF-/DYNAM Pro - Equivalent Loads fonctionne comme suit : Il génère un cas de charge pour chaque mode propre et chaque direction, qui contient les charges équivalentes générées. Si la torsion aléatoire est activée, le nombre est à nouveau doublé. Exemple : Vous avez calculé 10 modes de flambement et activé les directions X et Y. Désormais, le module additionnel génère 20 cas de charge et 40 cas de charge si la torsion aléatoire est activée. Le nombre de cas de charge générés augmente considérablement avec l'augmentation des modes de flambement à calculer.

Par conséquent, vous devez toujours veiller à limiter le plus possible le nombre de modes de flambement.

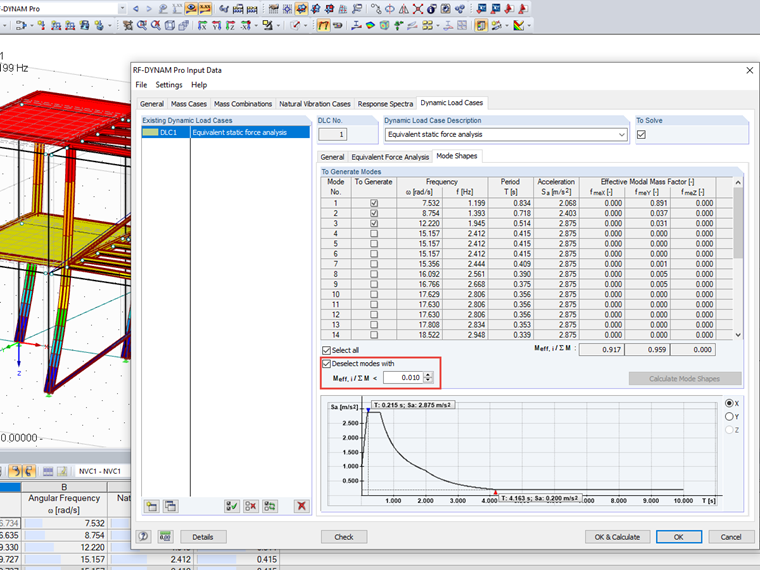

Cependant, il arrive souvent qu'un mode de flambement avec un facteur de masse efficace élevé ne se produise qu'après de nombreux modes de flambement avec de petites masses efficaces. Pour de tels cas, l'onglet « Cas de charge dynamiques » → « Modes de flambement » permet de désélectionner les formes présentant un faible facteur de masse modale efficace. L'effet de l'option est montré dans la vidéo.

Il est fortement recommandé d'utiliser cette option dans tous les modèles avec de nombreux modes de flambement. Der Grenzwert, ab dem Formen aufgehoben werden, kann dabei nach belieben verändert werden und an die spezielle Situation angepasst werden.
