Exportación de resultados de RWIND Simulation

¿Es posible exportar los resultados de RWIND Simulation a un software GIS o cualquier otro programa externo?

Respuesta:

Los resultados de RWIND Simulation se almacenan en formato VTK (archivos .vtp y .vtu) ubicados en el directorio de trabajo del proyecto.

FAQ 005027 | ¿Es posible exportar los resultados de RWIND Simulation al software GIS u otro programa externo?

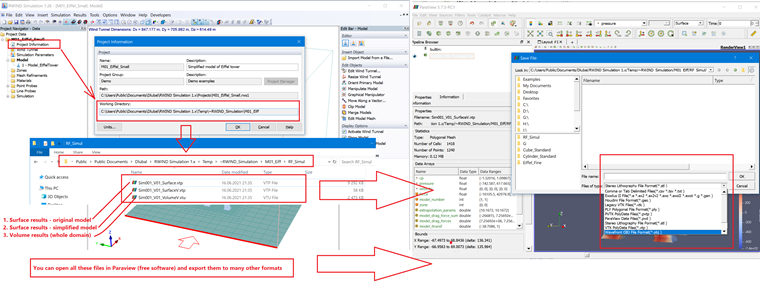

Archivo de resultados guardado en el directorio de trabajo de RWIND Simulation

Los archivos se pueden abrir en ParaView, que es un software de código abierto disponible en https://www.paraview.org. Los datos se pueden exportar a muchos otros formatos. Debido a que ParaView es un software de código abierto y permite el uso de complementos personalizados, es posible exportar datos a cualquier formato personalizado.

Puede encontrar más información sobre ParaView en la pregunta frecuente 4825.
