Vérification du flambement des plaques avec raidisseurs dans PLATE-BUCKLING

L’analyse du flambement des plaques avec raidisseurs est une tâche tout à fait spéciale pour les ingénieurs. DIN EN 1993-1-5 stellt für diese Herausforderung drei Berechnungsverfahren zur Verfügung:Methode der wirksamen Querschnitte, [1], Kap. 4-7Methode der reduzierten Spannungen, [1], Kap. 10Berechnungen mit der Finite-Element-Methode (FEM), [1], Anhang C

La méthode des contraintes réduites est implémentée dans PLATE-BUCKLING. Cet article fournit des explications qui peuvent être déterminantes pour le calcul de panneaux avec flambement raidis.

Détermination des valeurs de flambement

En général, il existe deux options pour déterminer les valeurs de flambement des panneaux raidis. Tout d'abord, les conditions limites existantes selon [2] et [3] peuvent être lues directement à partir des diagrammes ou un calcul des valeurs propres peut être effectué. Le calcul des valeurs propres détermine les facteurs de charge critiques pour la contrainte existante correspondante. Vous obtenez ensuite les valeurs de flambement par un nouveau calcul à l'aide de la contrainte critique de flambement.

Sélection de la forme modale déterminante

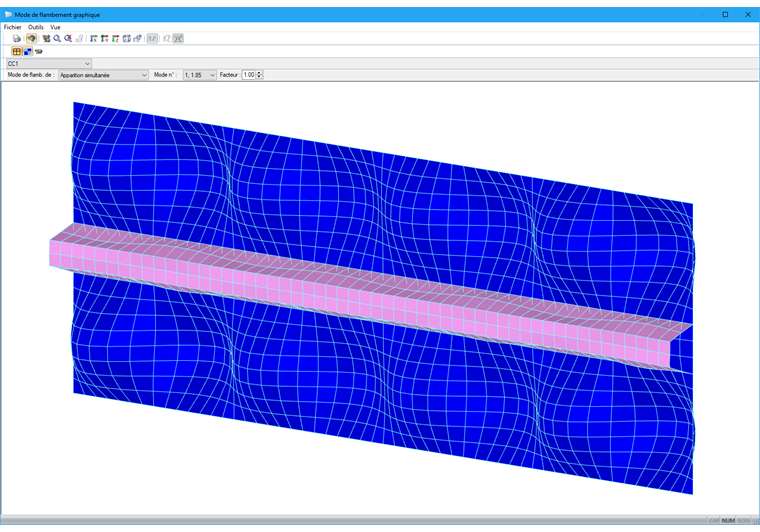

L'évaluation des modes déterminés est essentielle pour le calcul. L'analyse du flambement doit être effectuée pour le panneau raidi et le mode de flambement correspondant doit afficher le mode de rupture global. Le premier mode propre déterminé est déterminant pour l'évaluation de la présence d'un voilement local à champ unique, partiel ou total. L'exemple suivant montre la première forme modale du flambement du sous-panneau au-dessus et au-dessous du raidisseur longitudinal.

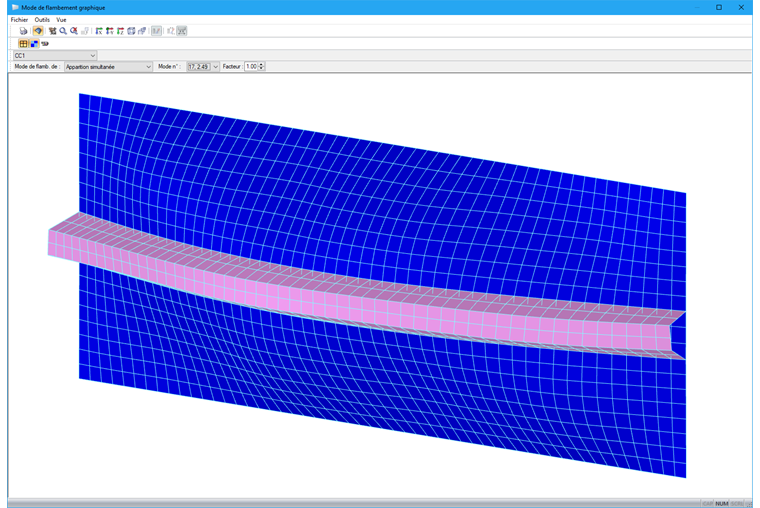

Vous devez maintenant décider si les sous-panneaux correspondants doivent être analysés séparément ou si une forme de mode globale doit être recherchée dans les formes de mode supérieures. PLATE-BUCKLING permet de déterminer jusqu'à 50 modes. La figure suivante montre le mode de flambement n ° 17 pour la rupture globale du panneau raidi.

Détermination des contraintes critiques de flambement de plaque

Le calcul des contraintes critiques de voilement de plaque selon [1] , Annexe A, résulte de la valeur de flambement et de la contrainte idéale de flambement à partir d'un calcul sur l'ensemble de la travée et avec la forme de mode globale correspondante.

Les formules analytiques pour le calcul de la contrainte critique de flambement de la plaque sont également disponibles dans l'Annexe A de [1]. Cependant, vous devez respecter les conditions aux limites suivantes lors de leur application:

  • Au moins trois raidisseurs longitudinaux pouvant être appliqués comme des plaques orthotropes équivalentes
  • Un raidisseur longitudinal dans la zone de compression d'un panneau de flambement
  • Deux raidisseurs longitudinaux dans la zone de compression d'un panneau de flambement

La méthode de calcul pour un ou deux raidisseurs longitudinaux dans la zone de compression est basée sur la barre équivalente supportée élastiquement. Les contraintes critiques de flambement déterminées par extrapolation au bord de compression se traduisent par des contraintes critiques de flambement de plaque.

Processus de calcul sur l'exemple

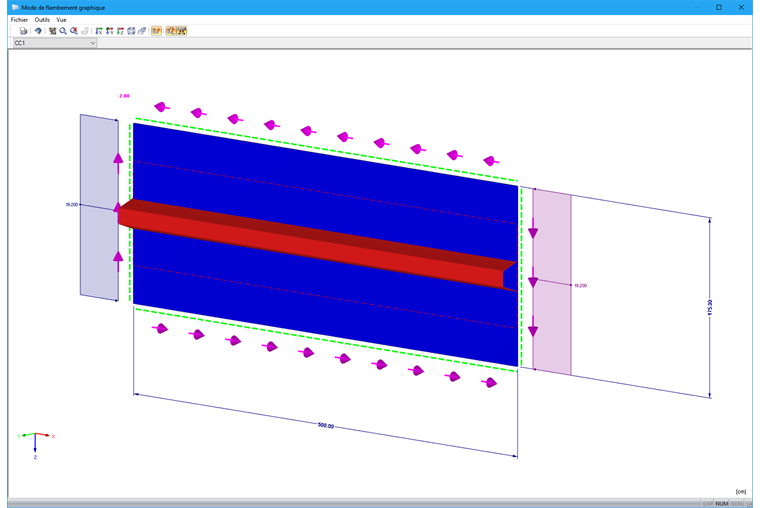

L'exemple suivant montre le principe:

Comme déjà expliqué, la première forme de mode montre le mode de flambement local; elle n'est donc pas déterminante pour le calcul de la plaque raidie. Dans ce cas, vous pouvez choisir/décider d'un autre processus de calcul.

Étape 1 : Analyse du flambement basée sur les sous-panneaux au-dessus et au-dessous du raidisseur longitudinal

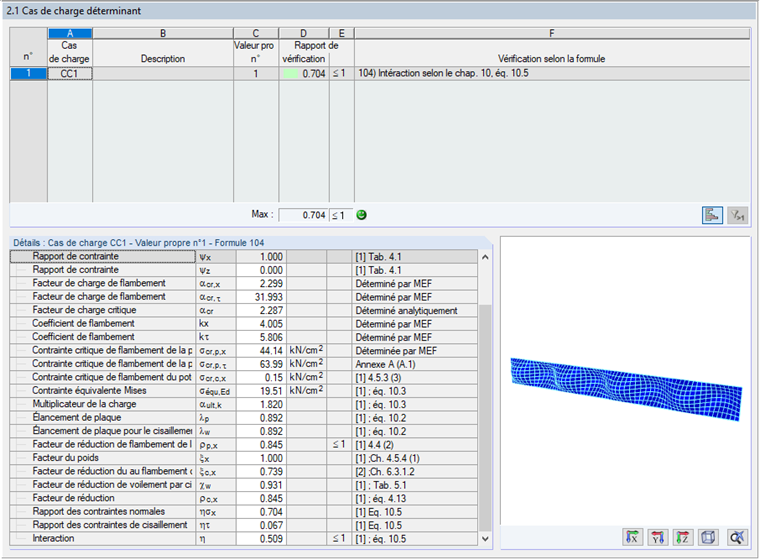

Dans un cas de calcul distinct dans PLATE-BUCKLING, le sous-panneau correspondant est défini avec ses dimensions, conditions aux limites et charges, et l'analyse du flambement est effectuée pour le panneau de flambement sans raideur.

Étape 2 : Analyse du flambement pour le mode global déterminant du sous-panneau

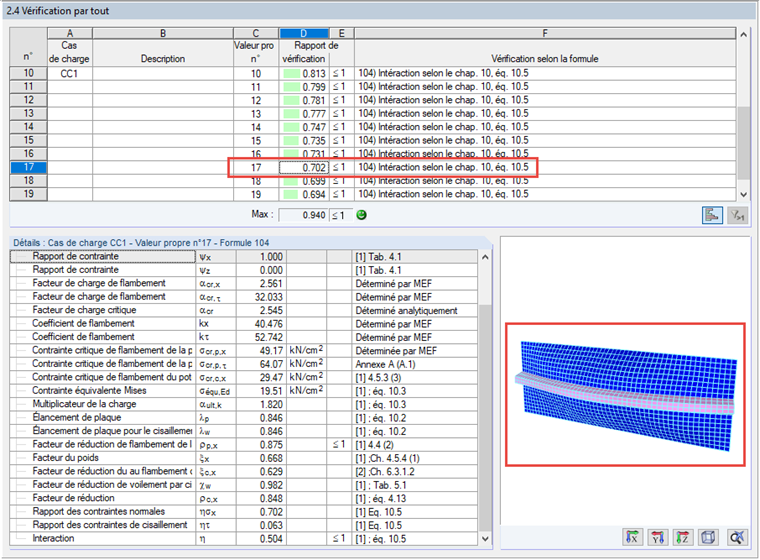

PLATE-BUCKLING permet non seulement d'analyser jusqu'à 50 modes, mais également de réaliser toutes les analyses de flambement correspondantes. Dans l'exemple suivant, la forme du mode déterminant (mode n ° 17) est utilisée pour le calcul du panneau secondaire. 17) est utilisé pour le calcul de la travée entière.

À ce stade, il convient de noter que la vérification peut également être effectuée à l'étape 2 à l'aide des méthodes de calcul analytiques présentées dans l'Annexe A.2 afin de déterminer les contraintes critiques de flambement et de voilement de plaque. Cependant, étant donné que la forme modale globale du panneau secondaire peut être clairement trouvée, cela n'est pas nécessaire pour cet exemple.

Résumé

Les calculs manuels des panneaux de voilement raidis sont très difficiles et prennent du temps et, dans de nombreux cas, ils sont impossibles sans calculs numériques. FE-BEUL permet de résoudre et de traiter efficacement ces problèmes.
