Eurocodice 2 | Strutture di calcestruzzo secondo DIN EN 1992-1-1
Le sessioni dei corsi di formazione online di gruppo offrono l'opportunità di acquisire conoscenze specialistiche e di assicurarsi di ottenere il massimo dai programmi Dlubal.
Eurocodice 2 | Strutture di calcestruzzo secondo DIN EN 1992-1-1
2021-02-19
8:30 - 12:30 CET
Inglese
Prezzo
250,00 EUR netto, IVA esclusa

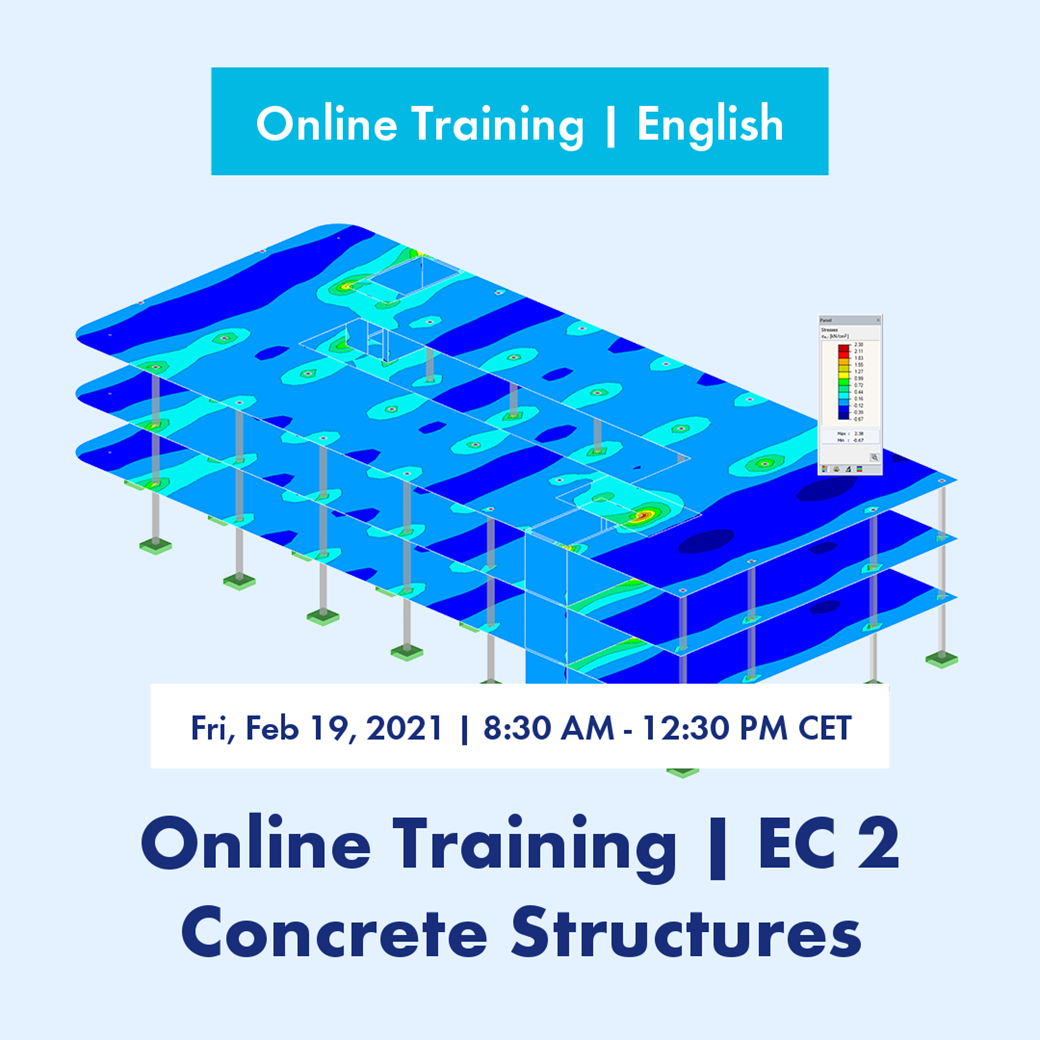

Corso di formazione online sulla verifica calcestruzzo armato secondo DIN EN 1992-1-1
In questo corso, la verifica di strutture in cemento armato secondo la norma DIN EN 1992-1-1 è spiegata tramite il software di analisi strutturale RFEM e i relativi moduli aggiuntivi.
L'applicazione dei moduli aggiuntivi per il dimensionamento secondo EC 2 sarà spiegata usando esempi pratici appropriati. I temi trattati sono la capacità di carico allo stato limite ultimo (SLU), di esercizio (SLE), l'analisi di stabilità e la punzonatura.
Programma
-
Informazioni di base
Differenze e aree di applicazione dei moduli aggiuntivi per la verifica strutture di calcestruzzo armato
-
Combinatorie
Combinatoria per gli stati limite della capacità portante e stato limite di esercizio
-
Presentazione in tempo reale delle nuove caratteristiche selezionate in RFEM 6 e RSTAB 9
-
Panoramica delle nuove caratteristiche in RFEM 6/RSTAB 9, nuovi programmi stand-alone e componenti aggiuntivi
-
Informazioni sullo scopo dei programmi Dlubal
-
Stato limite di esercizio
Impostazioni per la prova di usabilità per le strutture di barre e di superfici
-
Informazioni sullo scopo dei programmi Dlubal
-
Informazioni sui prodotti di Dlubal Software
Ulteriori informazioni
Per partecipare è necessaria una connessione internet affidabile. Sono richieste anche conoscenze di base sull'uso di RSTAB o RFEM. La formazione online si svolgerà utilizzando il programma RFEM con i moduli aggiuntivi adeguati.
Durante il corso, ogni partecipante può porre domande via chat in qualsiasi momento.
Dopo l'evento ogni partecipante riceverà
Certificato di formazione
Presentazione del corso di formazione da scaricare
Modelli usati per scaricare
Registrazione video del corso di formazione
In questo modo, il partecipante può seguire e comprendere la formazione passo dopo passo sui modelli.
Per partecipare al corso di formazione online, i partecipanti riceveranno le informazioni di accesso in tempo.
Dipl.-Ing. (FH) Adrian Langhammer
Ingegneria del prodotto e assistenza clienti
Il signor Langhammer è responsabile dello sviluppo nel settore delle strutture in cemento armato e fornisce supporto tecnico ai nostri clienti.
Quando si determina l'armatura minima per lo stato limite di esercizio secondo 7.3.2, la resistenza a trazione effettiva applicata fct,eff ha un'influenza significativa sulla quantità di armatura determinata. Il seguente articolo fornisce una panoramica sulla determinazione della resistenza a trazione effettiva fct,eff e sulle opzioni di input in RF-CONCRETE.
In RF-BETON Stäbe und BETON steht die Option zur "Auslegung der Längsbewehrung für den Grenzzustand der Gebrauchstauglichkeit" zur Verfügung. Dabei können die Auslegungskriterien für die Berechnung der Längsbewehrung ausgewählt werden.
Bei der Bemessung von Stahlbetonbauteilen nach EN 1992‑1‑1 [1] sind nichtlineare Verfahren der Schnittgrößenermittlung für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit möglich. Dabei werden die Schnittgrößen und Verformungen unter Berücksichtigung des nichtlinearen Schnittgrößen-Verformungs-Verhaltens bestimmt. Die Berechnung der Spannungen und Dehnungen im gerissenen Zustand liefert in der Regel Durchbiegungen, die deutlich über den linear ermittelten Werten liegen.
La verifica a fatica secondo EN 1992-1-1 deve essere eseguita per i componenti strutturali soggetti a grandi intervalli di tensione e/o a molte variazioni di carico. In questo caso, le verifiche per il calcestruzzo e l'armatura vengono eseguite separatamente. Sono disponibili due metodi di verifica alternativi.
Il calcolo non-lineare è attivato selezionando il metodo di progetto allo stato limite di esercizio. È possibile selezionare singolarmente i vari tipi analisi da eseguire e i diagrammi di tensione-deformazione per l'acciaio e il calcestruzzo. Il processo di iterazione può essere influenzato da questi parametri di controllo: precisione di convergenza, numero massimo di iterazioni, disposizione degli strati sull'altezza della sezione trasversale e coefficiente di smorzamento.
È possibile impostare i valori limite nello stato limite di esercizio individualmente per ogni superficie o gruppo di superfici. Come valori ammissibili vengono definiti gli spostamenti generalizzati massimi, le tensioni massime e la massima ampiezza delle strutture. La definizione della deformazione massima richiede una specifica aggiuntiva sul fatto che il sistema non deformato o il sistema deformato debba essere utilizzato per la verifica.
RF-CONCRETE Members
Il calcolo non lineare può essere applicato ai progetti allo stato limite ultimo e di esercizio. Inoltre, è possibile controllare la resistenza a trazione del calcestruzzo o l'applicazione del Tension Stiffening tra le fessure. Il processo di iterazione può essere influenzato da questi parametri di controllo: precisione di convergenza, numero massimo di iterazioni e coefficiente di smorzamento.
Per l'analisi degli spostamenti generalizzati, con i metodi di approssimazione definiti nelle normative (ad esempio secondo 7.4.3, EN 1992-1-1) RF-CONCRETE Deflect, calcola le rigidezze efficaci degli elementi finiti in funzione dello stato limite dato del calcestruzzo fessurato/non fessurato. Le rigidezze sono poi utilizzate per determinare gli spostamenti generalizzati delle superfici con un calcolo FEA ripetuto.
Il calcolo della rigidezza efficace di elementi finiti tiene conto di una sezione trasversale in cemento armato. Sulla base delle forze interne determinate per lo stato limite di esercizio in RFEM, il programma classifica la sezione trasversale di cemento armato come 'fessurata' o 'non fessurata'. Viene considerato anche il contributo tra le fessure e il coefficiente di distribuzione (ad esempio z secondo 7.19, EN 1992-1-1). Si presume che il comportamento del materiale per il calcestruzzo sia lineare-elastico nella zona di compressione e trazione fino al raggiungimento della resistenza a trazione del calcestruzzo. Questo è raggiunto esattamente nello stato limite di esercizio.
Quando si determinano le rigidezze efficaci, la viscosità e il ritiro sono presi in considerazione a "livello della sezione trasversale". L'influenza del ritiro e della viscosità nei sistemi staticamente indeterminati non è presa in considerazione in questo metodo di approssimazione (ad esempio, le forze di trazione dovute alla deformazione da ritiro nei sistemi vincolati su tutti i lati non sono determinate e devono essere considerate separatamente). RF-CONCRETE Deflect calcola gli spostamenti generalizzati in due fasi:
Calcolo delle rigidezze efficaci della sezione trasversale in cemento armato assumendo condizioni lineari-elastiche
Calcolo della deformazione utilizzando le rigidezze efficaci con FEM
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
L'add-on Verifica calcestruzzo consente varie verifiche secondo le norme internazionali. È possibile verificare aste, superfici e pilastri ed eseguire verifiche a taglio-punzonamento e deformabilità.
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.
L'add-on di RFEM Verifica muratura consente di progettare strutture in muratura utilizzando il metodo degli elementi finiti. È stato sviluppato nell'ambito del progetto di ricerca intitolato DDMaS - Digitalizzazione della verifica di strutture in muratura. Il modello del materiale rappresenta il comportamento non lineare della combinazione mattone-malta sotto forma di macro modellazione.
