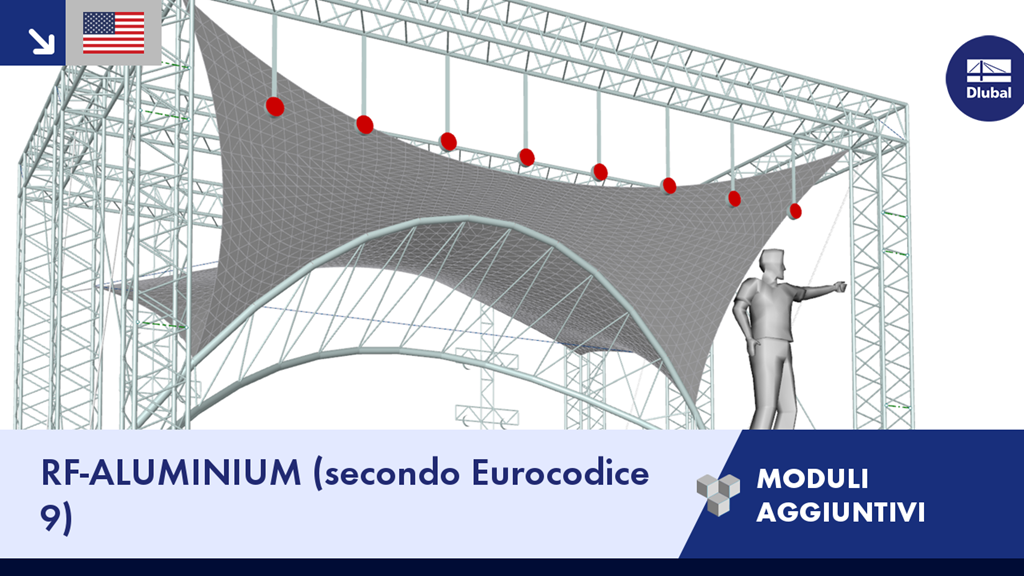

Dlubal RFEM 5 e RSTAB 8 - Moduli aggiuntivi: RF ‑ ALUMINIUM (secondo Eurocodice 9)

Name: Dlubal RFEM 5 e RSTAB 8 - Moduli aggiuntivi: RF ‑ ALUMINIUM (secondo Eurocodice 9)
Uploaded: 2017-05-22T01:00:00+02:00

Leggero, resistente, sostenibile: l'alluminio è un materiale eccellente in molti casi. Questo video mostra quanto è facile progettare la tua struttura leggera utilizzando il modulo aggiuntivo RF-/ALUMINIUM.

Il modulo aggiuntivo RF-/ALUMINIUM esegue tutti i tipici progetti allo stato limite ultimo, di stabilità e di esercizio per componenti in alluminio/strutture in alluminio secondo l'Eurocodice 9.

Definisci il carico e l'Appendice nazionale per il progetto nel modulo aggiuntivo.
Successivamente, definire tutte le proprietà dei componenti rilevanti in finestre chiaramente disposte.
Eventuali saldature trasversali e i relativi stati limite ultimi ridotti delle sezioni trasversali sono inclusi nel progetto.
Infine, si definiscono le condizioni al contorno per le analisi di stabilità e di deformazione.

Oltre alla classificazione automatica delle sezioni trasversali, è anche possibile ottimizzare automaticamente le sezioni trasversali.
Tutti i progetti eseguiti sono chiaramente visualizzati in tabelle ed è possibile visualizzarli come diagrammi dei risultati per aste e set di aste nel programma principale.

Puoi anche considerare le sezioni trasversali in alluminio definite dall'utente da SHAPE-THIN in RSTAB e RFEM e progettarle nel modulo aggiuntivo ALUMINIUM.

Documenta tutti i progetti - dalla determinazione delle forze interne al progetto - nella relazione di calcolo generale di RSTAB o RFEM.
