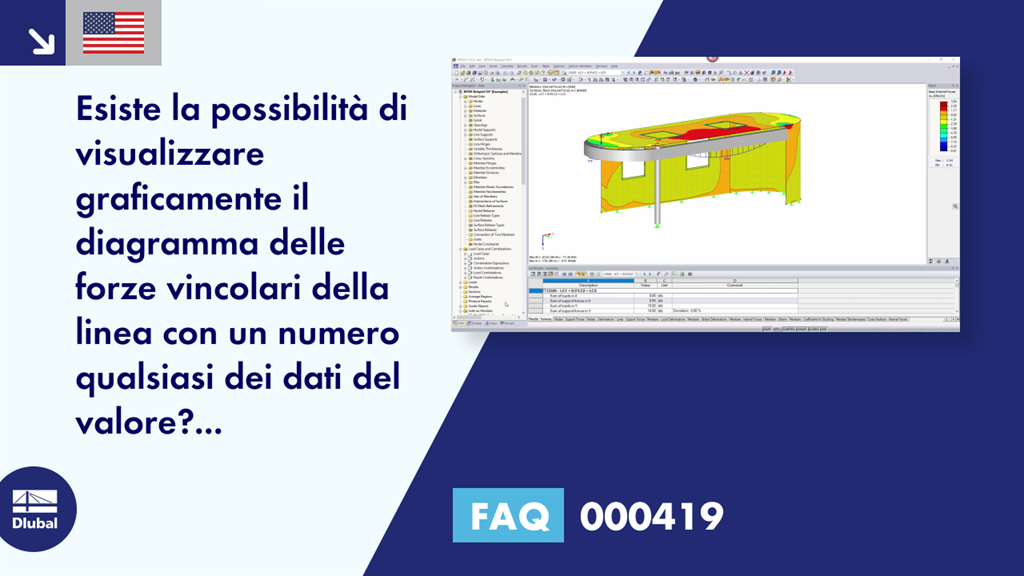

[IT] FAQ 000419 | Esiste la possibilità di visualizzare graficamente il diagramma delle forze vincolari della linea ...

Domanda:
Esiste la possibilità di visualizzare graficamente il diagramma delle forze vincolari della linea con un numero qualsiasi dei dati del valore?

L'impostazione predefinita ha solo due valori indicati.

Risposta:
Per impostazione predefinita, sul diagramma dei risultati dei vincoli esterni della linea vengono visualizzati solo due valori (max e min).

Tuttavia, è anche possibile utilizzare il navigatore "Visualizza" per visualizzare tutti i valori:

"Risultati" → "Reazioni vincolari" → "Effettivo" → "Tutti i valori"

La distribuzione dipende dalla mesh agli elementi finiti, per cui un valore viene visualizzato su ciascun nodo agli elementi finiti.

Ad esempio, è possibile influenzare la distribuzione su superfici o linee specifiche utilizzando un infittimento della mesh agli EF. L'output numerico nella tabella dei risultati e quindi anche nella relazione di calcolo è controllato solo dalla mesh globale agli EF.
