Frage

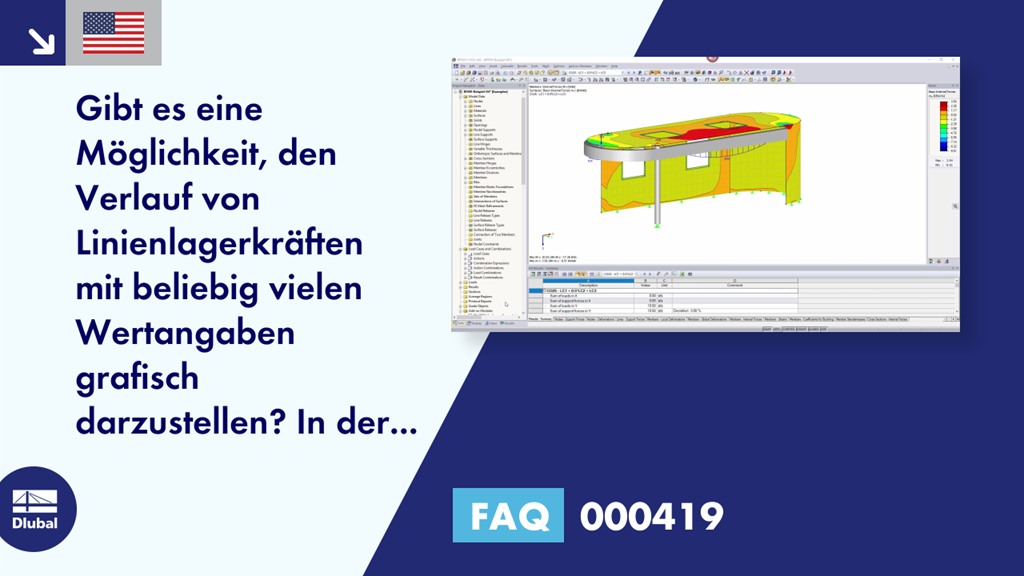

Gibt es eine Möglichkeit, den Verlauf von Linienlagerkräften mit beliebig vielen Wertangaben grafisch darzustellen ?In der Standardeinstellung sind nur 2 Werte angegeben.
Antwort
An dem Ergebnisverlauf der Linienlager werden voreingestellt nur zwei Werte (max und min) angezeigt.
Mittels des "Zeigen"-Navigators können Sie jedoch auch alle Werte zur Anzeige bringen:
"Ergebnisse" → "Lagerreaktionen" → "Tatsächlich" → "Alle Werte"
Die Teilung ist dabei abhängig vom FE-Netz, an jedem FE-Knoten wird ein Wert ausgegeben.
So können Sie z.B. durch eine FE-Netzverdichtung an bestimmten Flächen oder Linien die Teilung beeinflussen. Die numerische Ausgabe in der Ergebnistabelle und somit auch im Ausdruckprotokoll wird dagegen nur durch das globale FE-Netz gesteuert.
