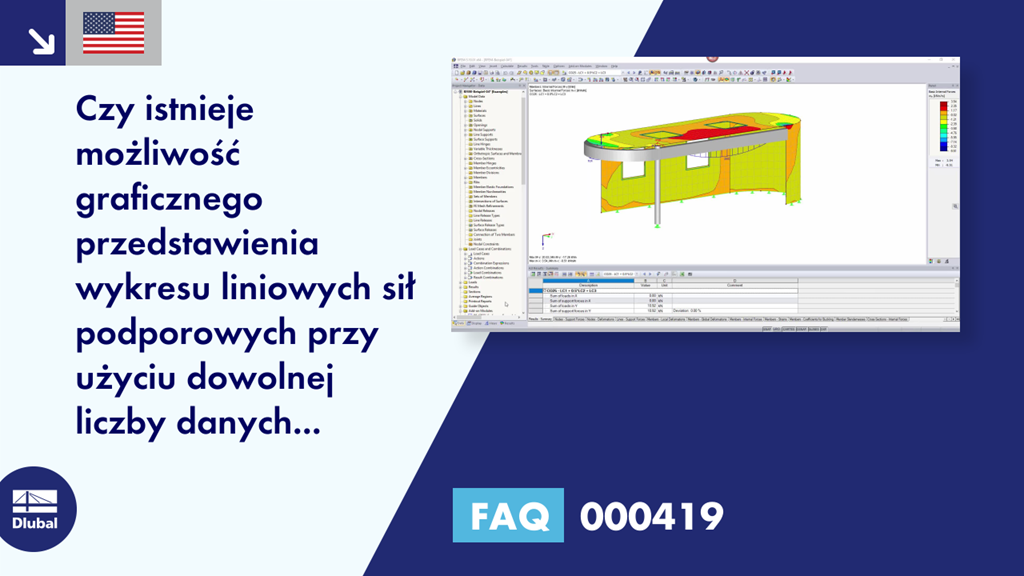

[PL] FAQ 000419 | Czy istnieje możliwość graficznego przedstawienia wykresu liniowych sił podporowych ...

Pytanie:
Czy istnieje możliwość graficznego przedstawienia wykresu liniowych sił podporowych przy użyciu dowolnej liczby danych dotyczących wartości?

Domyślnie ustawione są tylko dwie wartości.

Odpowiedź:
Domyślnie na wykresie wyników podpór liniowych wyświetlane są tylko dwie wartości (maks. i min.).

Za pomocą nawigatora „Wyświetlić“ można jednak również wyświetlić wszystkie wartości:

"Wyniki" → "Reakcje podporowe" → "Rzeczywiste" → "Wszystkie wartości"

Rozkład zależy od siatki ES, przy czym na każdym węźle ES wyświetlana jest jedna wartość.

Na przykład za pomocą zagęszczenia siatki ES można wpłynąć na rozkład na określonych powierzchniach lub liniach. Wyświetlaniem numerycznym w tabeli wyników, a tym samym również w protokole wydruku, steruje tylko globalna siatka ES.

RFEM 5
