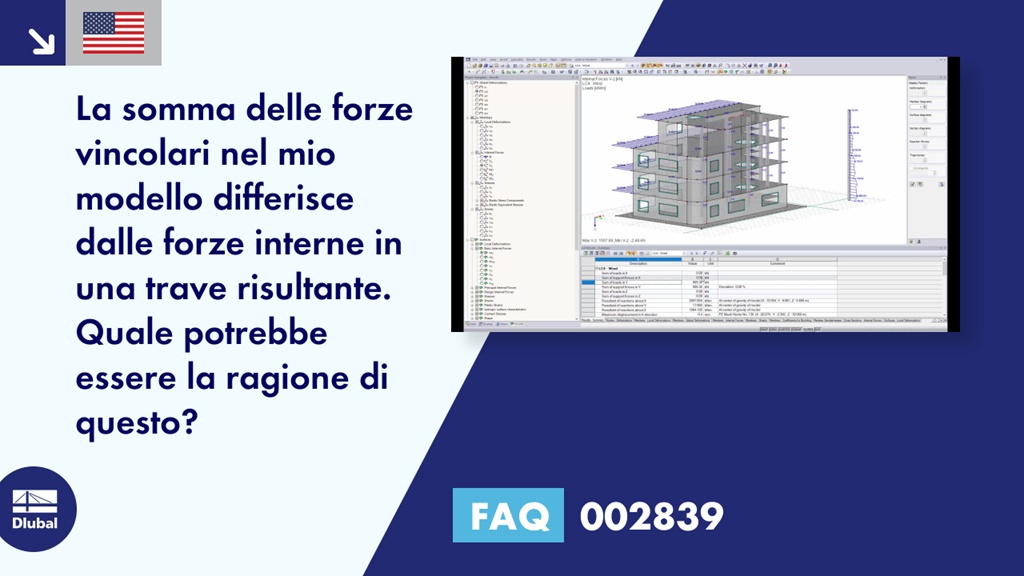

[IT] FAQ 002839 | La somma delle forze vincolari nel mio modello differisce dalle forze interne in una trave risultante ...

Domanda:
La somma delle forze vincolari nel mio modello differisce dalle forze interne in una trave risultante. Quale potrebbe essere il motivo?

Risposta:
Soprattutto quando si modellano le pareti utilizzando le superfici, potrebbe esserci una deviazione tra la somma delle forze vincolari e le forze di taglio nella trave risultante. Il motivo è che le forze interne della superficie sono integrate nelle forze interne dell'asta. A seconda delle dimensioni della mesh agli elementi finiti, potrebbero esserci risultati distorti o imprecisi.

È possibile utilizzare la seguente procedura per migliorare i risultati:

Ridurre la dimensione della mesh EF. Gli scostamenti tra le forze del vincolo e le forze di taglio dovrebbero quindi approssimarsi allo 0.
Aumentare la divisione per i diagrammi dei risultati nei parametri di calcolo. Questo porta anche ad un'approssimazione dei risultati.

Nei diagrammi dei risultati, è possibile visualizzare una linea morbida che spalma le forze interne della trave risultante per l'intera lunghezza.

Nel file di esempio, i risultati sono stati calcolati per una lunghezza della mesh EF di 1 m, una lunghezza di 0,25 m e una divisione di 100. La somma dei carichi è 885,3 kN.
