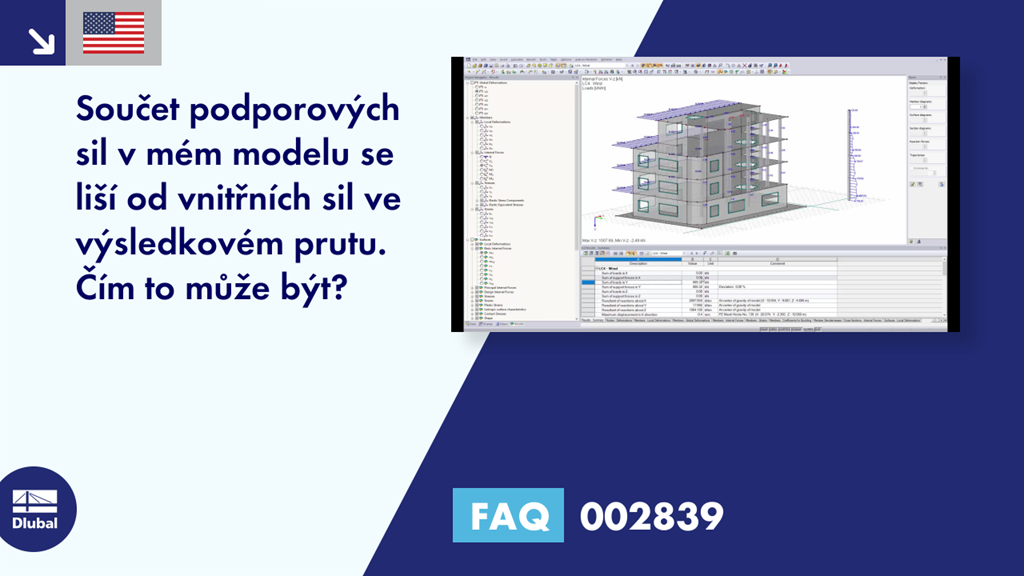

[EN] FAQ 002839 | Součet podporových sil v mém modelu se liší od vnitřních sil ve výsledkovém prutu. Čím to může být?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

18. září 2019

000320

Stine Mareike Effler

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Součet podporových sil v mém modelu se liší od vnitřních sil ve výsledkovém prutu. Čím to může být?

Odpověď

Zvláště v případě, že jste stěny modelovali pomocí ploch, může na výsledkovém prutu dojít k odchylce mezi součtem podporových sil a smykových sil. Důvodem je, že vnitřní síly v ploše jsou integrovány k vnitřním silám prutu. V závislosti na velikosti sítě konečných prvků se mohou vyskytnout nesprávné resp. nepřesné výsledky.


Pro zlepšení výsledků můžete použít následující postup:

  • Zmenšete velikost sítě konečných prvků. Odchylky mezi podporovými silami a smykovými silami by se poté měly přiblížit 0.
  • Zvětšete dělení průběhu výsledků v parametrech výpočtu. To vede také k aproximaci výsledků.

V průbězích výsledků je možné zobrazit vyhlazenou linii, která "rozmaže" vnitřní síly výsledkového prutu po celé délce.

V souboru s příkladem byly výsledky spočítány jednou pro délku sítě konečných prvků 1 m, délku 0,25 m a dělení 100. Součet zatížení je 885,3 kN.
