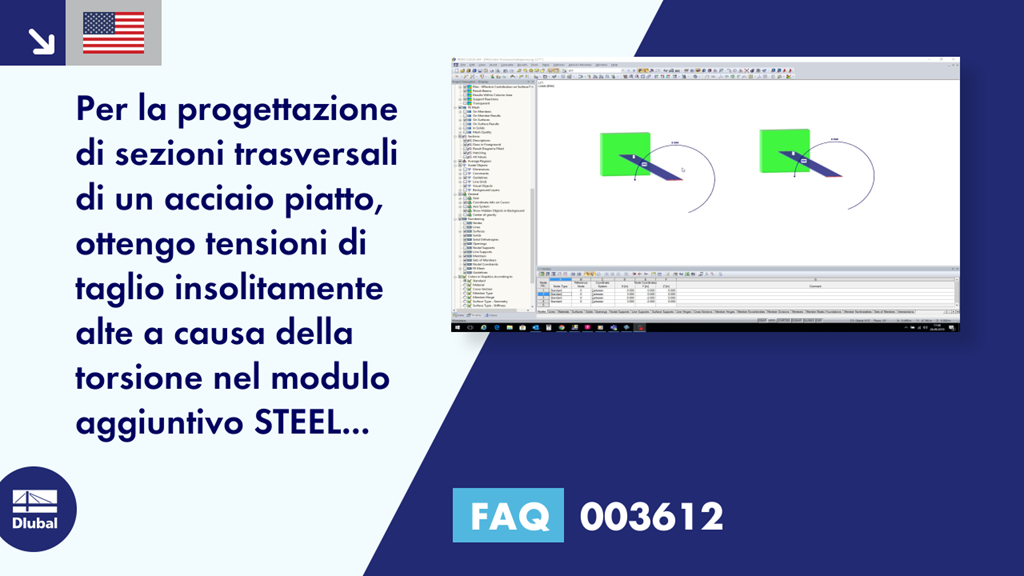

[EN] FAQ 003612 | Per la verifica della sezione trasversale di un acciaio piatto, ottengo tensioni di taglio anormalmente elevate ...

Domanda:
Per la verifica della sezione trasversale di un acciaio piatto, ottengo tensioni di taglio anormalmente elevate a causa della torsione nel modulo aggiuntivo STEEL EC3, che possono essere confutate con un semplice calcolo manuale. Qual è l'errore?

Risposta:
Molto probabilmente, l'errore è nella selezione della sezione trasversale:

Per la progettazione in acciaio, è necessario selezionare una sezione trasversale di una barra piatta a parete sottile invece di una sezione trasversale rettangolare solida, vedi Figura 01.

La ragione per l'elevata tensione di taglio di una sezione trasversale solida è causata dai punti di tensione esistenti della sezione trasversale o dallo spessore corrispondente di questo punto di tensione.

Nel caso di una sezione trasversale di una barra piatta a parete sottile, ci sono quattro punti di tensione nei punti degli angoli della sezione trasversale con lo spessore corrispondente t = 10 mm, vedi Figura 02.

Per una sezione trasversale solida, tuttavia, c'è un altro punto di tensione al centro, dove il massimo di altezza h o larghezza b è assunto come spessore t per questo tipo di sezione trasversale. In questo caso, la larghezza b è di 200 mm, vedi figura 03.

Ciò si traduce in un piccolo modulo di sezione torsionale Wt e in una tensione di taglio corrispondentemente elevata.

La soluzione è, come descritto sopra, selezionare una barra piatta nel programma principale.



;
