Domanda:

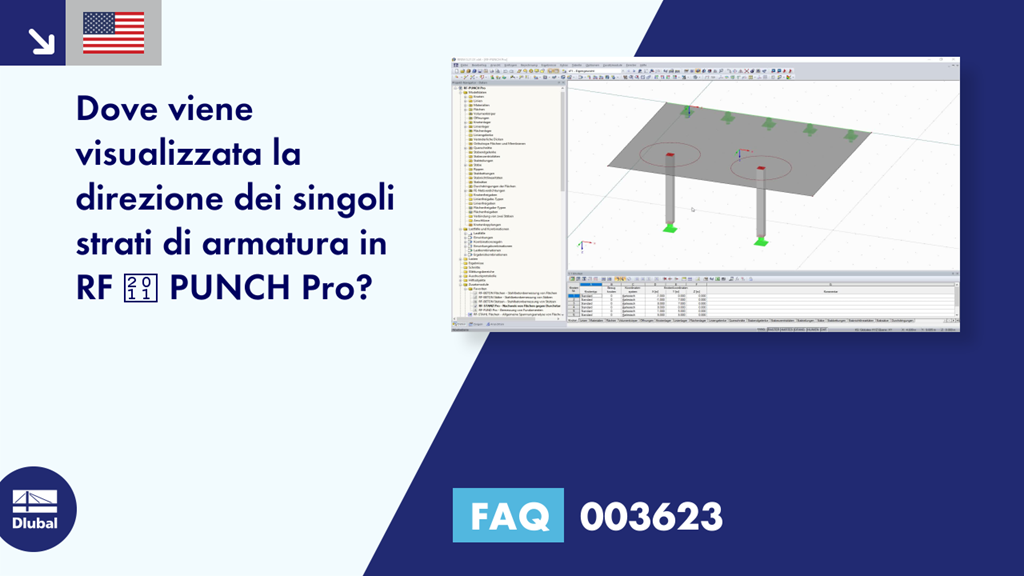

Dove viene visualizzata la direzione dei singoli strati di armatura in RF ‑ PUNCH Pro?
Risposta:
Le direzioni dell'armatura phi 1 e phi 2 sono visualizzate nella finestra 1.4 quando si fa clic su una delle celle mostrate nell'immagine 01.
FAQ 003623 | Dove viene visualizzata la direzione dei singoli strati di armatura in RF ‑ PUNCH Pro?
