Question :

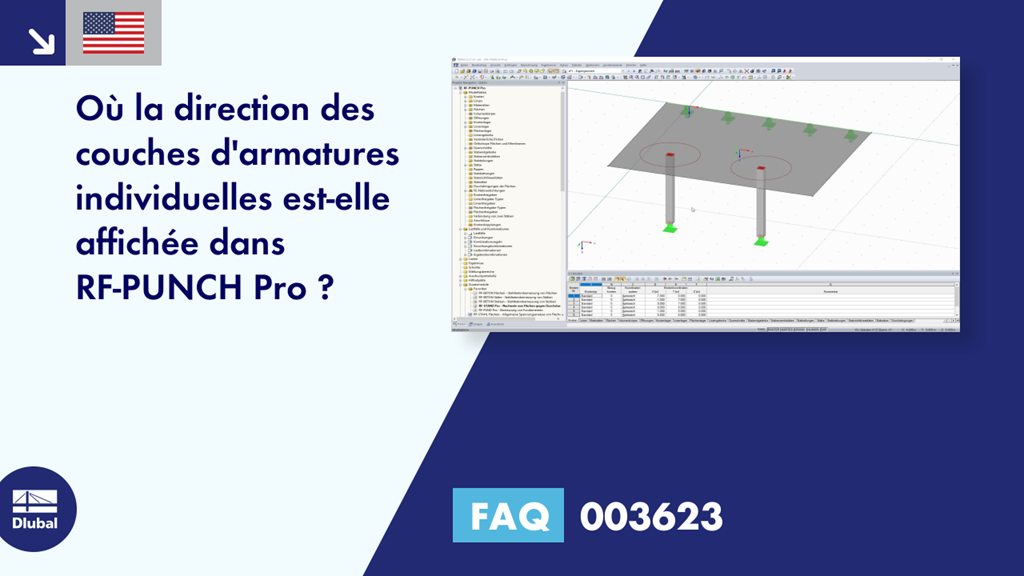

Où la direction des couches d'armatures individuelles est-elle affichée dans RF-PUNCH Pro ?
Réponse :
Les directions d'armatures phi 1 et phi 2 s'affichent dans la boîte de dialogue 1.4 lorsque vous cliquez sur l'une des cellules affichées sur la Figure 01.
