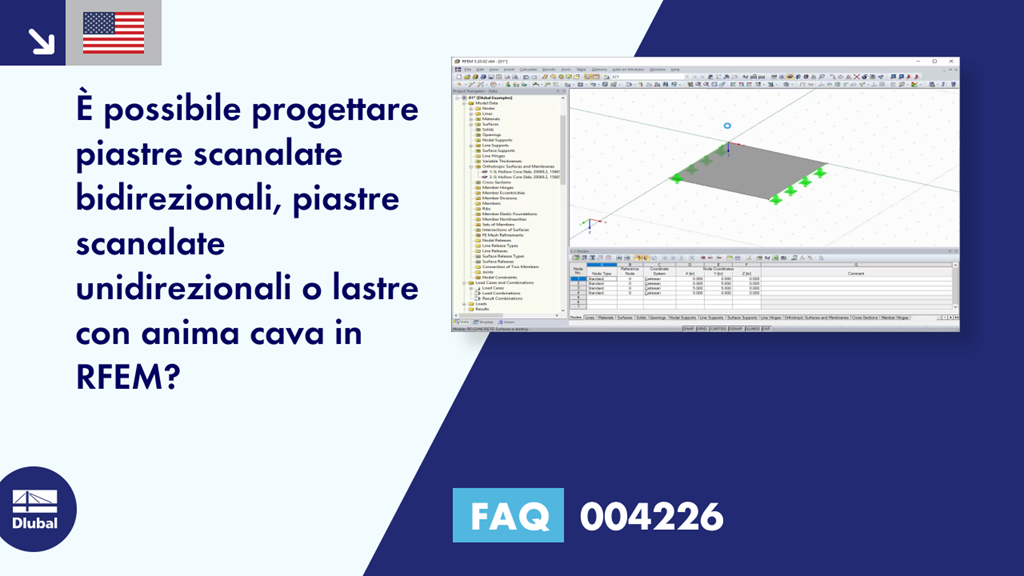

Domanda:
È possibile progettare piastre nervate bidirezionali, piastre nervate unidirezionali o solette alveolari in RFEM?
Risposta:
Sì, è anche possibile utilizzare il modulo aggiuntivo RF ‑ CONCRETE Surfaces per progettare piastre nervate bidirezionali, piastre nervate bidirezionali o solette alveolari. Il progetto è possibile per lo stato limite ultimo.
Le piastre possono essere create come superfici ortotrope in RFEM (vedi immagine 01).
