Pytanie:
Czy w programie RFEM można projektować płyty żebrowane dwukierunkowe, płyty żebrowane jednokierunkowe lub płyty kanałowe?
Odpowiedź:
Tak, możliwe jest również wykorzystanie modułu dodatkowego RF ‑ CONCRETE Surfaces do wymiarowania płyt żebrowanych dwukierunkowych, płyt żebrowanych dwukierunkowych lub płyt kanałowych. Obliczenia są możliwe dla stanu granicznego nośności.

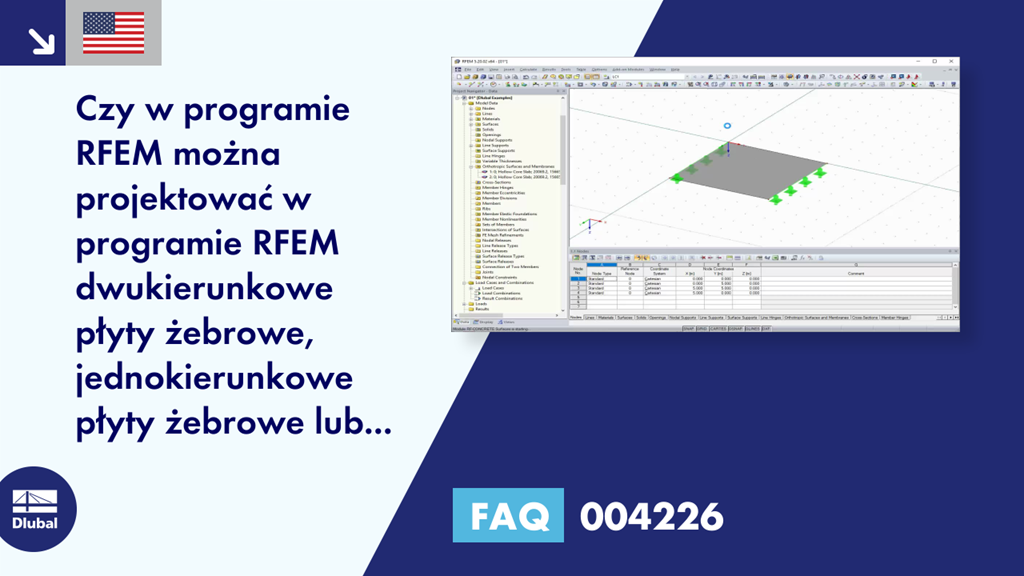

Płyty można tworzyć jako powierzchnie ortotropowe w programie RFEM (patrz Rysunek 01).
