Domanda:

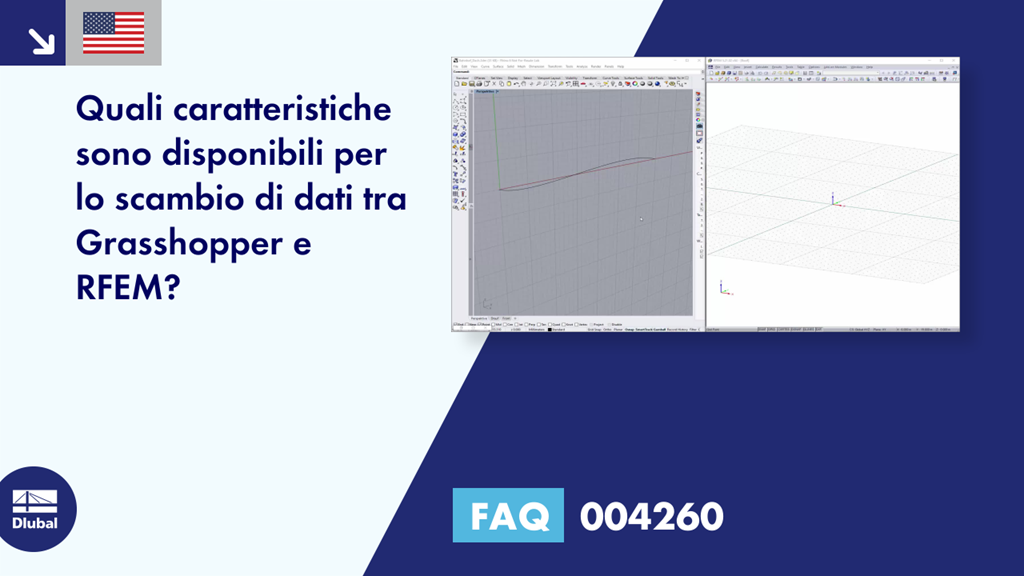

Quali caratteristiche sono disponibili per lo scambio di dati tra Grasshopper e RFEM?
Risposta:
Al termine dell'installazione dell'interfaccia, sarà disponibile la barra degli strumenti di RFEM5. I componenti corrispondenti consentono di controllare l'esportazione in RFEM. Per fare ciò, è sufficiente trascinarli nell'interfaccia di programmazione. L'importazione da RFEM non è possibile.
Il "componente RFEM 5 COM" consente la comunicazione tra Grasshopper e RFEM. Non appena si utilizza questo componente con le informazioni geometriche, inizierà l'esportazione. È previsto un file RFEM aperto. Si consiglia di utilizzare un file vuoto perché l'esportazione sovrascrive tutte le informazioni. Il meccanismo di aggiornamento non è al momento implementato. Utilizzando "Lista valori", è possibile definire ulteriormente l'unità che viene utilizzata per descrivere la geometria. Le modifiche delle tolleranze sono solitamente necessarie solo se i punti sono stati definiti molto vicini tra loro. È possibile inserire il numero da memorizzare per questo in "Pannello".
Il "Componente dell'asta di RFEM 5" consente di allegare informazioni aggiuntive alla geometria (linee, curve). Questi vengono considerati durante l'esportazione in RFEM in modo che le aste possano essere create. Il nome del materiale e della sezione trasversale può essere inserito in una casella di testo (pannello). La rotazione dell'asta può essere definita in [rad] utilizzando "Number Slider". Per la definizione dei vincoli interni dell'asta, è necessario caricare anche il "Componente cerniera dell'asta RFEM". L'input è costituito da 6 gradi di libertà che possono essere controllati individualmente. Per il rilascio di un grado di libertà, è necessario definire il valore "0" e le costanti della molla sono previste nelle unità [N/m] o [Nm/rad]. Non è possibile cambiare unità. Attualmente, non è possibile specificare le non linearità.
Il "Componente della superficie di RFEM 5" può essere utilizzato in modo simile al componente "Asta". Quando si inserisce la geometria, è prevista una superficie. Il materiale può essere attaccato ad essi utilizzando il "pannello". Lo spessore della superficie può essere definito in [m] utilizzando il cursore numerico. Il tipo di rigidezza della superficie può essere controllato da "Lista valori" con i tipi predefiniti.
È possibile creare vincoli esterni dei nodi utilizzando il "Componente vincolo dei nodi di RFEM". Nella pagina Input, è possibile definire i punti da vincolare. In questo caso, si consiglia di utilizzare i nodi di definizione già esistenti di superfici o linee. Tutti i 6 gradi di libertà possono essere controllati. In questo caso, il valore "0" significa uno svincolo nella rispettiva direzione, "-1" significa un vincolo fisso. Le costanti della molla possono essere definite allo stesso modo dei vincoli interni delle aste.
È possibile scaricare il file Grasshopper mostrato nell'immagine. È necessario solo attivare la "Componente RFEM 5 COM".
