[EN] FAQ 004260 | Jaké funkce jsou k dispozici pro výměnu dat mezi programy Grasshopper a RFEM?

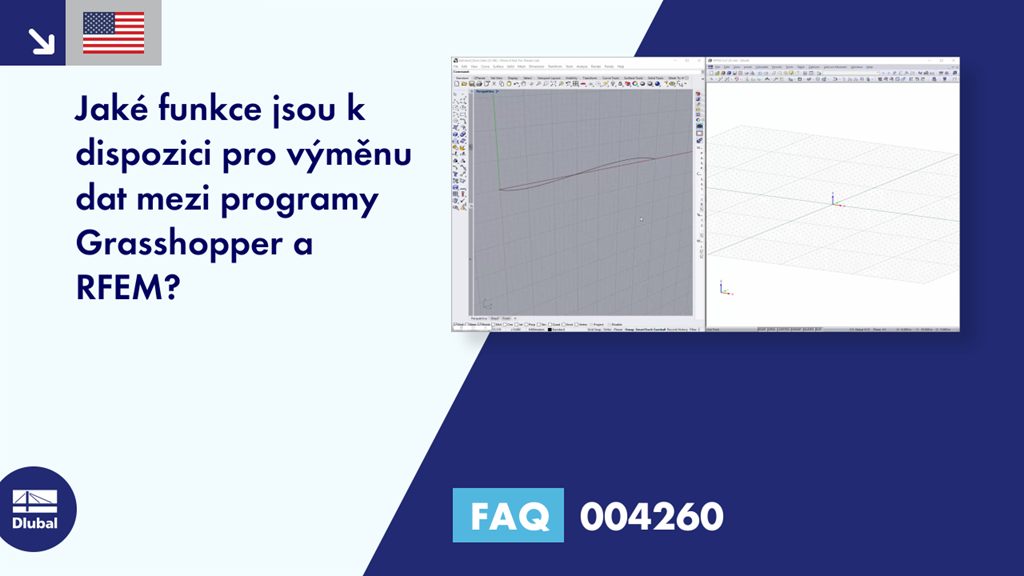

Video

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Jaké funkce jsou k dispozici pro výměnu dat mezi programy Grasshopper a RFEM?

Odpověď

Po úspěšné instalaci rozhraní je uživateli k dispozici panel nástrojů programu RFEM5. Export do programu RFEM je možné ovládat pomocí příslušných komponent. Tyto stačí přetáhnout do programovacího rozhraní pomocí funkce Drag&Drop. Import z programu RFEM není možný.


„RFEM 5 COM Component“ umožňuje komunikaci mezi programy Grasshopper a RFEM. Jakmile je tato komponenta s informacemi o geometrii aktivována, spustí se export. Ten očekává otevřený soubor programu RFEM. Doporučuje se použít prázdný soubor, protože export přepíše všechny informace. Aktualizační mechanismus není v současné době implementován. Pomocí "Value List" je možné dodatečně definovat jednotku, pomocí také bude popsána geometrie. Změny v tolerancích jsou zpravidla nutné pouze tehdy, pokud byly body definovány velmi blízko u sebe. Číslo, které se zde má uložit, je možné zadat pomocí položky "Panel".
Funkce „RFEM 5 Member Component“ umožňuje uživateli přidat další informace pro geometrii (linie, křivky). Ty se zohlední při exportu do programu RFEM, aby bylo možné vytvořit pruty. V textovém poli (panelu) se zadá název materiálu a průřezu. Natočení prutu lze zadat pomocí „Number Slider“ v [rad]. Pro zadání kloubů na koncích prutu je třeba také načíst položku "RFEM 5 Member Hinge Component". Vstup se skládá ze 6 stupňů volnosti, které je možné individuálně nastavit. Pro uvolnění stupně volnosti je třeba zadat jako hodnotu "0", konstanty tuhosti se zde očekávají v jednotkách [N/m] nebo [Nm/rad]. Změna jednotky není možná. Nelinearity nelze aktuálně nastavovat.
"RFEM 5 Surface Component" se používá analogicky jako "RFEM 5 Member Component". Zadání geometrie očekává plochu. Na ni je možné materiál přidat pomocí položky "Panel". Tloušťku plochy lze zadat číselným posuvníkem v [m]. Typ tuhosti plochy lze navolit pomocí „Value List“ s předem definovanými typy.
Uzlové podpory lze vytvořit pomocí "RFEM 5 Nodal Support Component". Na vstupní straně lze definovat body, které se mají podepřít. V takovém případě doporučujeme použít již existující definiční uzly ploch nebo linií. Lze ovládat všech 6 stupňů volnosti. Hodnota "0" znamená uvolnění v příslušném směru, "-1" pevnou podporu. Konstanty tuhosti lze definovat stejně jako klouby na koncích prutu.


Soubor Grasshopper z grafiky byl uložen ke stažení. Je pouze třeba aktivovat funkci „RFEM 5 COM Component“.
