Pytanie:

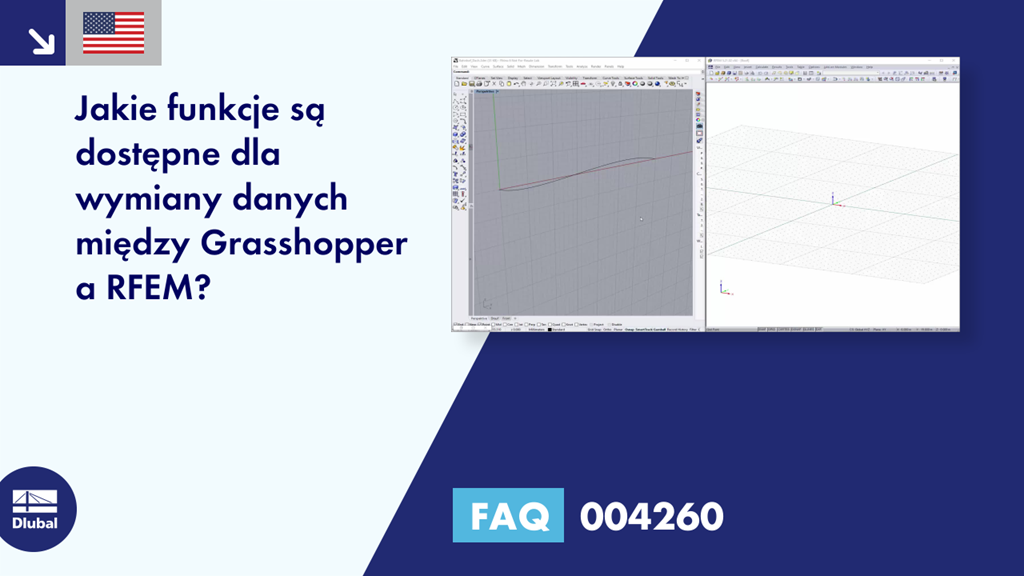

Jakie funkcje są dostępne dla wymiany danych między Grasshopper a RFEM?
Odpowiedź:
Po pomyślnej instalacji interfejsu dostępny jest pasek narzędzi programu RFEM5. Odpowiednie komponenty umożliwiają kontrolę eksportu do programu RFEM. Aby to zrobić, po prostu przeciągnij i upuść je w interfejsie programowania. Import z programu RFEM nie jest możliwy.
"Komponent COM programu RFEM 5" umożliwia komunikację między Grasshopper a RFEM. Eksport rozpocznie się, gdy tylko użyjesz tego elementu i informacji geometrycznych. Oczekiwany jest otwarty plik RFEM. Zaleca się użycie pustego pliku, ponieważ eksport nadpisuje wszystkie informacje. Mechanizm aktualizacji nie jest w tej chwili zaimplementowany. Za pomocą „Listy wartości” można dodatkowo zdefiniować jednostkę, w której opisano geometrię. Modyfikacje tolerancji są zazwyczaj konieczne tylko w przypadku, gdy punkty zostały zdefiniowane bardzo blisko siebie. W „Panelu” można wprowadzić numer, który ma zostać zapisany w tym celu.
Opcja "Komponent prętowy w RFEM 5" umożliwia dołączenie do geometrii dodatkowych informacji (linie, krzywe). Są one uwzględniane podczas eksportu do programu RFEM, dzięki czemu można tworzyć pręty. W polu wprowadzania (panelu) można wprowadzić nazwę materiału i przekroju. Obrót pręta można zdefiniować w [rad] za pomocą „Suwaka liczby”. W celu zdefiniowania przegubów prętowych należy dodatkowo wczytać „prętowy element przegubowy 5 w RFEM”. Dane wejściowe składają się z 6 stopni swobody, którymi można indywidualnie sterować. W celu zwolnienia stopnia swobody konieczne jest zdefiniowanie wartości „0”, a stałe sprężystości są oczekiwane w jednostkach [N/m] lub [Nm/rad]. Nie ma możliwości zmiany jednostki. Obecnie nie można określać nieliniowości.
"Komponent powierzchni w RFEM 5" może być użyty w podobny sposób jak komponent "Pręt". Podczas wprowadzania geometrii spodziewana jest powierzchnia. Materiał można do nich przymocować za pomocą „panelu”. Grubość powierzchni w [m] można zdefiniować za pomocą suwaka liczby. Sztywność powierzchni można kontrolować za pomocą „Listy wartości”, w której znajdują się wstępnie zdefiniowane typy.
Podpory węzłowe można tworzyć za pomocą „Komponentu w programie RFEM 5 podpory węzłowej”. W zakładce Wprowadzanie można zdefiniować punkty, które mają być podparte. W takim przypadku zaleca się skorzystanie z już istniejących węzłów definicji powierzchni lub linii. Można kontrolować wszystkie 6 stopni swobody. W tym przypadku wartość „0” oznacza zwolnienie w danym kierunku, „-1” oznacza podporę nieruchomą. Stałe sprężystości można zdefiniować w taki sam sposób jak przeguby prętowe.
Możesz pobrać plik Grasshopper pokazany na obrazku. Konieczna jest tylko aktywacja "Komponentu RFEM 5 COM".
