Question :

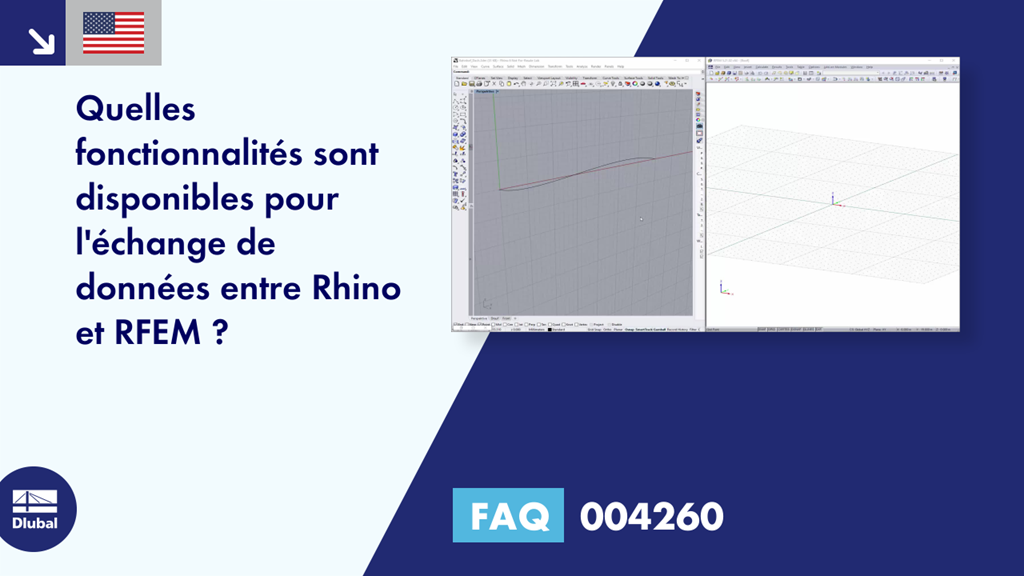

Quelles fonctionnalités sont disponibles pour l'échange de données entre Rhino et RFEM ?
Réponse :
Une fois l'installation de l'interface réussie, la barre d'outils de RFEM5 est disponible. Les composants correspondants permettent de contrôler l'exportation vers RFEM. Pour ce faire, il vous suffit de les déposer dans l'interface de programmation par glisser-déposer. L'importation depuis RFEM est impossible.
La connexion entre Grasshopper et RFEM est activée via l'option « Composant COM RFEM 5 ». Une fois que ce composant contenant les informations géométriques est activé, l'exportation est lancée. Cette opération requiert un fichier RFEM ouvert. Il est recommandé d'utiliser un fichier vide car toutes les informations sont écrasées lors de l'exportation. Il n'y a pas de mécanisme de mise à jour actuellement implémenté. La « Liste de valeurs » permet également de définir l'unité utilisée pour décrire la géométrie. Les modifications des tolérances ne sont généralement nécessaires que si les points ont été définis très proches les uns des autres. Vous pouvez entrer le numéro à enregistrer dans le « Panneau ».
Le « Composant de barre RFEM 5 » permet à l'utilisateur d'ajouter des informations à la géométrie (lignes, courbes). Ces informations sont considérées lors de l'exportation vers RFEM afin que les barres puissent être créées. Le nom du matériau et la section doivent être entrés dans une zone de texte (panneau). La rotation de la barre peut être définie à l'aide d'un « Curseur numérique » dans [rad]. Le « Composant d'articulation de barre RFEM 5 » doit également être chargé pour la définition des articulations de barre. L'entrée se compose de 6 degrés de liberté qui peuvent être contrôlés individuellement. Pour libérer un degré de liberté, il est nécessaire de définir la valeur « 0 » et les constantes de ressort sont attendues dans les unités [N/m] ou [Nm/rad]. Il n'est pas possible de modifier l'unité. Actuellement, les non-linéarités ne peuvent pas être spécifiées.
Le « Composant de surface RFEM 5 » doit être utilisé de manière analogue au composant « Barre ». L'entrée géométrique nécessite une surface. Le matériau peut y être fixé à l'aide du « panneau ». L'épaisseur de la surface peut être définie en [m] à l'aide du curseur numérique. Le type de rigidité de la surface peut être contrôlé à l'aide d'une « Liste de valeurs » avec des types prédéfinis.
Vous pouvez créer des appuis nodaux à l'aide du « RFEM 5 Nodal Support Component ». Sur la page Entrée, vous pouvez définir les points à supporter. Dans ce cas, il est recommandé d'utiliser les nœuds de définition déjà existants des surfaces ou des lignes. Les 6 degrés de liberté peuvent être contrôlés. Dans ce cas, la valeur « 0 » signifie une libération dans la direction respective, « -1 » un appui fixe. Les constantes de ressort peuvent être définies de la même manière que les articulations de barre.
Le fichier Grasshopper issu du graphique est disponible au téléchargement ci-dessous. Il suffit d'activer le « Composant RFEM 5 COM ».
