Domanda:

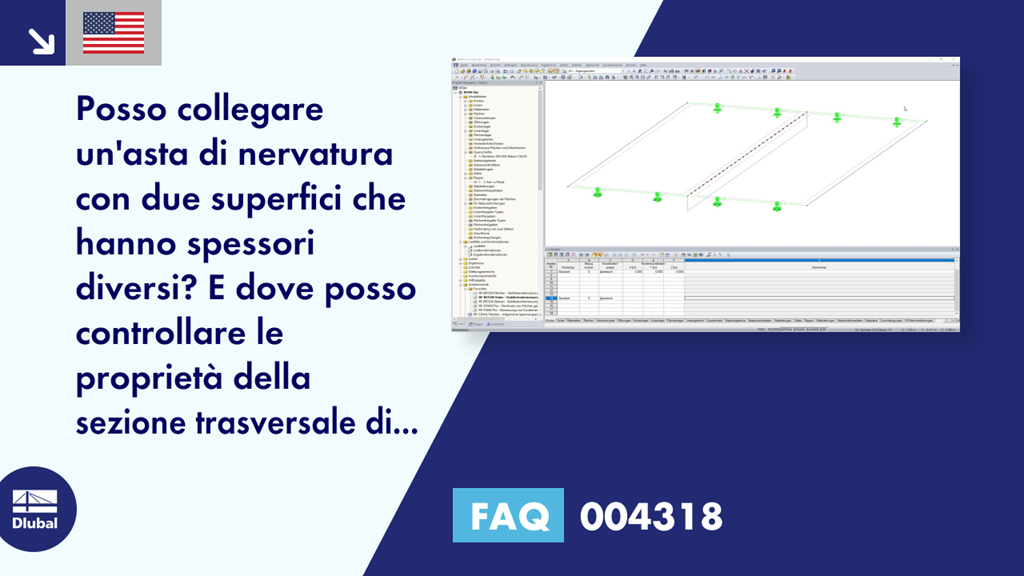

È possibile collegare un'asta di nervatura a due superfici con spessori diversi? E dove posso controllare le proprietà della sezione trasversale di questa sezione trasversale composta? In RFEM, posso vedere solo la sezione trasversale eccentrica e le sue proprietà della sezione trasversale.
Risposta:
È possibile collegare un'asta di nervatura a una linea su due superfici con spessori diversi.
Per determinare la rigidezza o le forze interne, l'eccentricità della sezione trasversale rettangolare è determinata utilizzando il valore medio di entrambe le superfici collegate in RFEM.
Per la verifica in RF‑CONCRETE Members, il modulo aggiuntivo determina una sezione trasversale speciale, che viene visualizzata nella finestra "1.4 Nervature" del modulo aggiuntivo.
Facendo clic sul pulsante "i" (vedi Figura 02), è possibile aprire una finestra di dialogo informativa per la sezione trasversale della nervatura generata, dove è possibile vedere tutte le proprietà della sezione trasversale applicate per il progetto nel modulo aggiuntivo, come la posizione del centro di taglio e di gravità, e così via.
Se si regola la "larghezza efficace" nella finestra "1.4 Nervature" (ad esempio, a 0,50 m), ciò ha un impatto sulla sezione trasversale applicata in RF‑CONCRETE Members e sulle proprietà della sezione trasversale di essa.
Tuttavia, questo non influenza la rigidezza o la determinazione delle forze interne nel modello 3D in RFEM.
