Frage

Kann ich einen Rippenstab auch an zwei Flächen mit unterschiedlichen Dicken anschließen? Und wo kann ich die Querschnittswerte dieses zusammengesetzten Querschnittes prüfen? In RFEM sehe ich nur den exzentrischen Rechteckquerschnitt und dessen Querschnittswerte.

Antwort

Sie können einen Rippenstab an eine Linie an zwei Flächen mit unterschiedlicher Dicke anschließen.

Für die Ermittlung der Steifigkeit bzw. die Schnittgrößenermittlung wird in RFEM die Exzentrizität für den Rechteckquerschnitt mit dem Mittelwert der beiden angeschlossenen Flächen ermittelt.

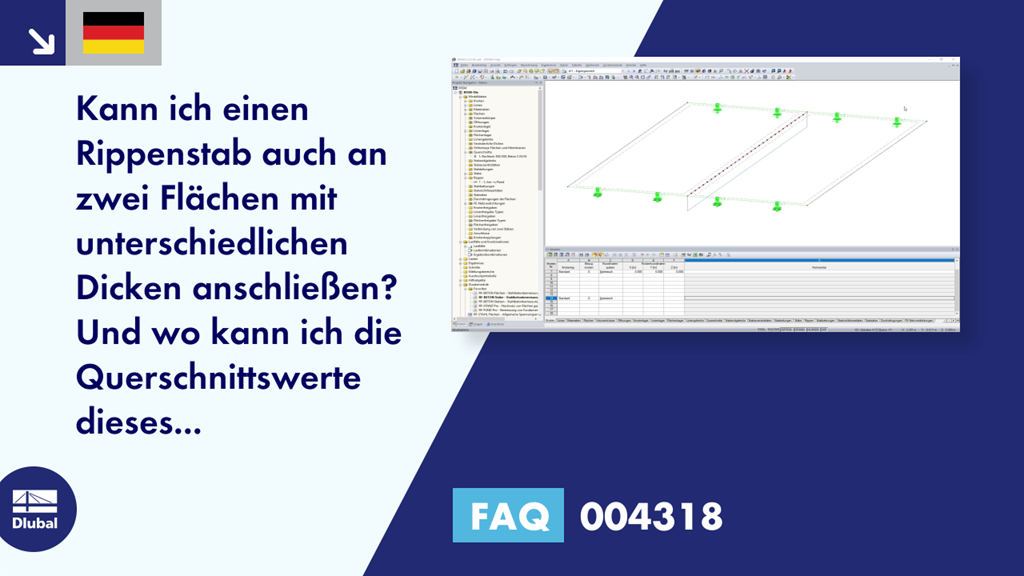

Bild 01 - RFEM-Modell der Rippe mit unterschiedlichen Plattendicken

Für die Bemessung in RF-BETON Stäbe ermittelt das Zusatzmodul einen eigenen Querschnitt, welcher im Zusatzmodul in Eingabedialog "1.4 Rippen" dargestellt wird.

Bild 02 - Dialog "1.4 Rippen" in RF-BETON Stäbe

Über einen Klick auf die Schaltfläche "i" (siehe Bild 02), kann ein Infodialog für den generierten Rippenquerschnitt geöffnet werden, in welchem alle Querschnittswerte, die Lage des Schubmittel- und Schwerpunkts, etc., welche für die Bemessung im Modul angesetzt werden, eingesehen werden können.

Bild 03 - Querschnittswerte des Rippenquerschnitts in RF-BETON Stäbe

Wird die "effektive Breite" in Dialog "1.4 Rippen" angepasst (z. B. auf 0,50 m), hat dies einen Einfluss auf den in RF-BETON Stäbe angesetzten Querschnitt und dessen Querschnittswerte.

Bild 04 - Modifizierte Querschnittswerte des Rippenquerschnitts

Auf die Steifigkeit bzw. die Schnittgrößenermittlung im 3D-Modell in RFEM hat dies aber keinen Einfluss.
