Domanda:

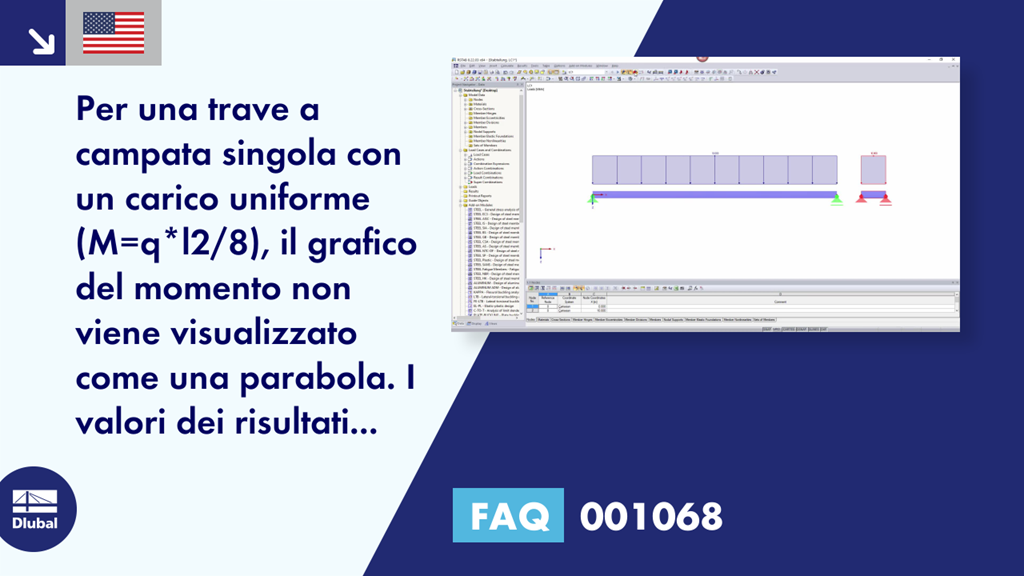

Per una trave a campata singola con un carico uniforme (M=q*l2/8), il grafico del momento non è visualizzato come una parabola. I valori dei risultati della tabella sono corretti solo al massimo, ma non nelle altre posizioni.
Risposta:
Il problema con il grafico delle forze interne è causato dalle divisioni dell'asta. Ci sono diverse divisioni da considerare in RSTAB.
1° Divisioni dell'asta per le tabelle per i risultati
- Le divisioni dell'asta per i valori dei risultati possono essere create tramite "Inserisci" → "Dati del modello" → "Divisioni dell'asta". Questa divisione garantisce che le forze interne delle aste possano essere visualizzate anche in punti intermedi nella tabella 4.1 RSTAB, ad esempio. La visualizzazione grafica dei risultati rimane invariata.
2° Divisioni dell'asta per la visualizzazione grafica
- Le divisioni per il diagramma grafico dei risultati e la determinazione dei valori estremi possono essere visualizzate e controllate nei parametri di calcolo (menu a discesa "Calcolo").
- Se si imposta il valore per "Diagrammi dei risultati" su un valore maggiore, anche il grafico delle forze interne sarà visualizzato in modo più dettagliato.
Questa divisione nei parametri di calcolo deve essere considerata globalmente. Si riferisce all'asta più lunga. Pertanto, le aste più brevi non hanno lo stesso numero di divisioni, ma sezioni di dimensioni simili.
- Pertanto, per migliorare il grafico, le consigliamo di applicare una divisione dell'asta più fine.
