Frage:

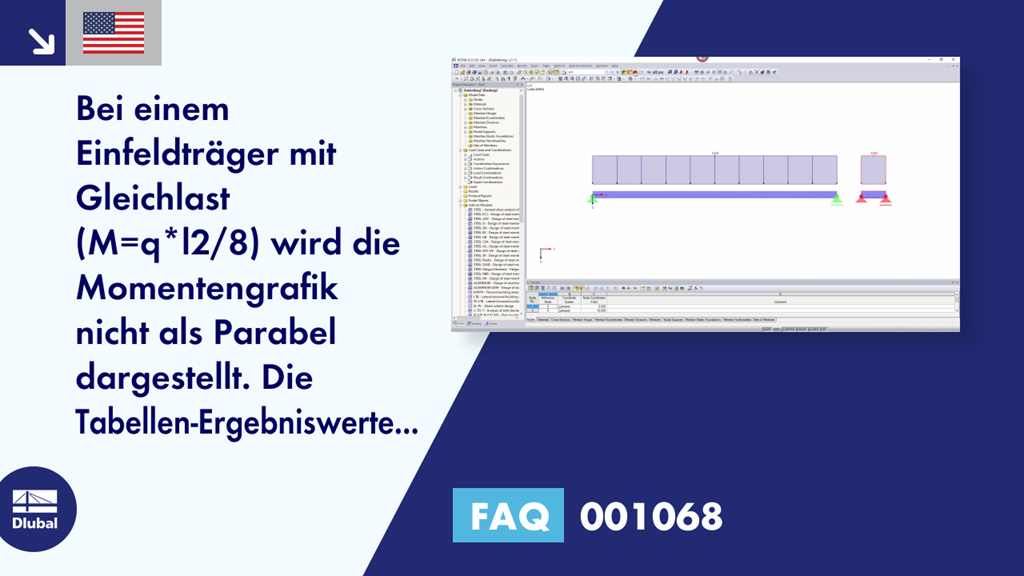

Bei einem Einfeldträger mit Gleichlast (M=q*l2/8) wird die Momentengrafik nicht als Parabel dargestellt. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.
Antwort:
Das Problem mit der Schnittgrößengrafik ist auf die Stabteilungen zurückzuführen. In RSTAB gibt es mehrere Teilungen zu beachten.
1. Stabteilungen für Ergebnistabellen
- Die Stabteilungen für Ergebniswerte können über "Einfügen → Modelldaten → "Stabteilungen" erstellt werden. Diese Teilung sorgt dafür, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgrößen der Stäbe auch an Zwischenpunkten ausgegeben werden. Die grafische Ausgabe bleibt davon unberührt.
2. Stabteilungen für grafische Darstellung
- Die Teilungen für den grafischen Ergebnisverlauf und die Extremwertermittlung können bei den Berechnungsparametern (Pulldown-Menü "Berechnung") eingesehen und beeinflusst werden.
- Stellen Sie dort den Wert für "Ergebnisverläufe" auf einen größeren Wert, so wird die Schnittgrößengrafik auch feiner dargestellt.
Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am längsten Stab. Kürzere Stäbe haben daher nicht die gleiche Anzahl an Teilungen, sondern ähnlich große Teilabschnitte.
- Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.
