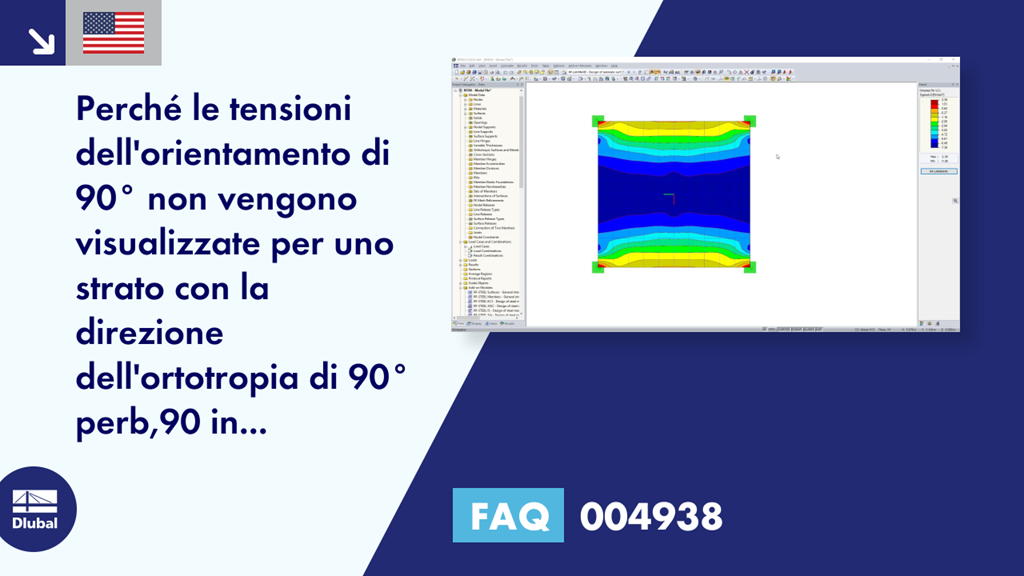

[IT] FAQ 004938 | Perché le tensioni dell'orientamento di 90° non vengono visualizzate per uno strato con l'ortotropia ...

Domanda:
Perché le tensioni dell'orientamento di 90° non vengono visualizzate per uno strato con la direzione dell'ortotropia di 90° per -b,90 in RF‑LAMINATE?

Risposta:
Gli indici delle tensioni di RF‑LAMINATE, come -b,90, non si riferiscono al sistema di assi della superficie locale di RFEM, ma alle direzioni di ortotropia definite nella finestra "1.2 Proprietà del materiale" in RF-LAMINATE, vedere l'immagine 01.

Le direzioni dell'ortotropia possono essere visualizzate graficamente attivandole nel navigatore Visualizza, vedi Figura 02. La freccia rossa rappresenta la "direzione zero" della tensione, cioè la direzione della tensione -b,0.

I colori delle frecce possono essere regolati all'interno delle proprietà di visualizzazione (categoria Generale, Sistema di assi, Sistemi di assi delle superfici x, y, z (direzioni di ortotropia)), vedere l'immagine 03.

Pertanto, la tensione -b,0 in questa direzione si applica a ciascuna direzione di ortotropia di uno strato definito in RF‑LAMINATE e -b,90 si applica alla tensione trasversale alle direzioni di ortotropia definite.



;
