Pytanie:

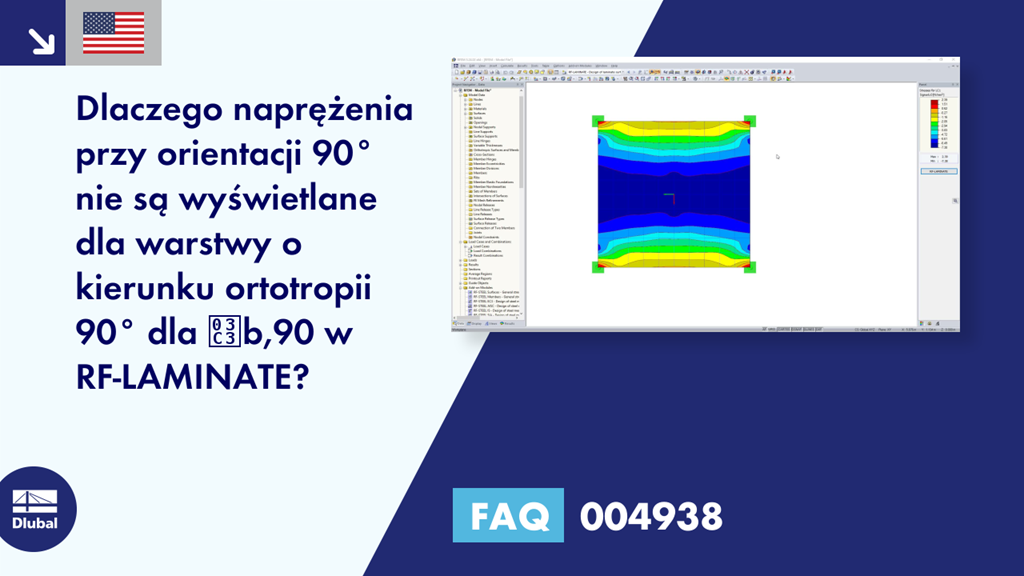

Dlaczego naprężenia przy orientacji 90° nie są wyświetlane dla warstwy o kierunku ortotropii 90° dla σ-b,90 w RF-LAMINATE?
Odpowiedź:
Wskaźniki naprężeń z RF-LAMINATE, takie jak σ-b,90, nie odnoszą się do lokalnego układu osi powierzchni z RFEM, ale do kierunków ortotropii zdefiniowanych w oknie „1.2 Właściwości materiału” w RF-LAMINATE, patrz rysunek 01.
Kierunki ortotropii można wyświetlić graficznie aktywując je w nawigatorze Wyświetlić, patrz Rysunek 02. Czerwona strzałka przedstawia „kierunek zerowy” naprężenia, to znaczy kierunek naprężenia σ-b,0.
Kolorystyka strzałek można dostosowywać we właściwościach wyświetlania (kategoria Ogólne, Układ osi, Układy osi powierzchni x, y, z (kierunki ortotropii)), patrz rysunek 03.
Zatem naprężenie σ-b,0 w tym kierunku odnosi się do każdego kierunku ortotropii warstwy zdefiniowanej w RF-LAMINATE, a naprężenie σ-b,90 dotyczy naprężeń poprzecznych do zdefiniowanych kierunków ortotropii.
