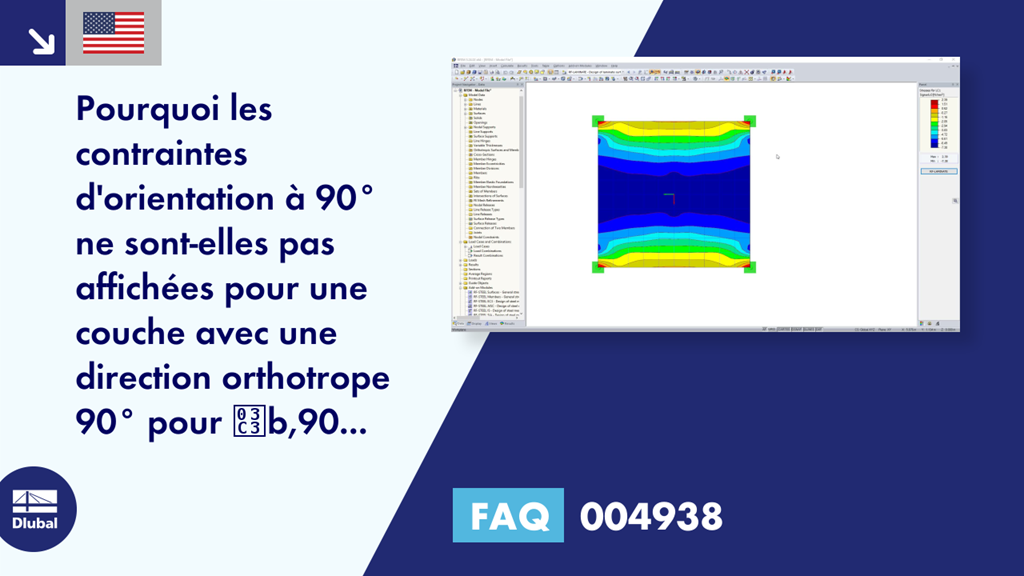

[FR] FAQ 004938 | Pourquoi les contraintes d'orientation à 90° ne sont-elles pas affichées pour une couche avec l'orthotropie ...

Question :
Pourquoi les contraintes d'orientation 90° ne sont-elles pas affichées pour une couche avec une direction orthotrope 90° pour -b,90 dans RF-LAMINATE ?

Réponse :
Les indices des contraintes de RF-LAMINATE, tels que -b,90, ne se réfèrent pas au système d'axes de surface local de RFEM, mais aux directions d'orthotropie définies dans la fenêtre « 1.2 Propriétés de matériau » de RF-LAMINATE, voir l'image 01.

Les directions d'orthotropie peuvent être affichées graphiquement en les activant dans le navigateur Afficher (voir la Figure 02). La flèche rouge représente la « direction nulle » de la contrainte, c'est-à-dire la direction de la contrainte -b,0.

Les couleurs des flèches peuvent être ajustées dans les propriétés d'affichage (catégorie Général, Système d'axes, Systèmes d'axes surfaciques x, y, z (directions d'orthotropie)) (voir la Figure 03).

Ainsi, la contrainte -b,0 dans cette direction s'applique à chaque direction d'orthotropie d'une couche définie dans RF-LAMINATE et -b,90 s'applique à la contrainte transversale aux directions d'orthotropie définies.



;
