Domanda:

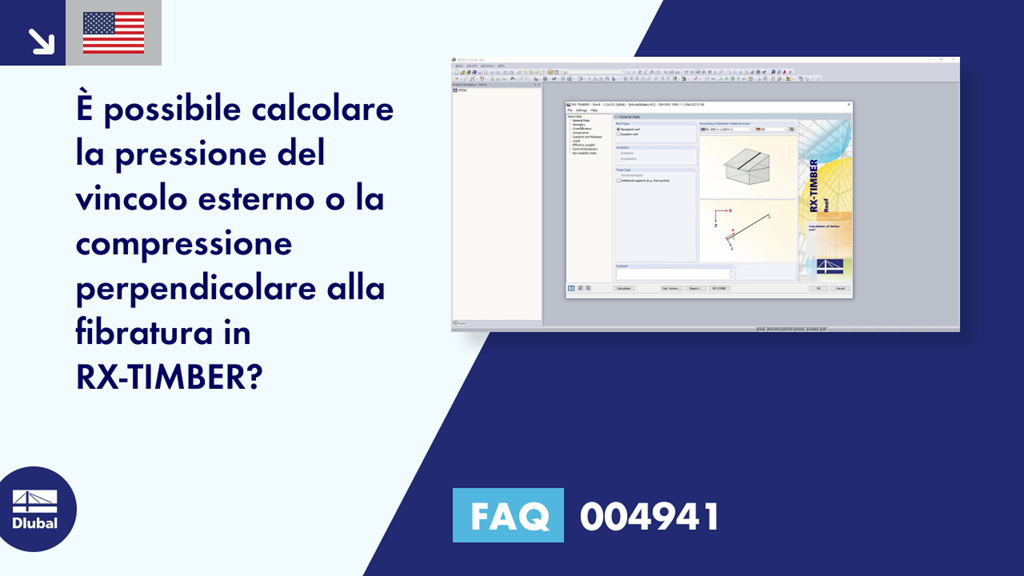

È possibile progettare la pressione del vincolo esterno o la compressione perpendicolare alla fibratura in RX -TIMBER?
Risposta:
Nella finestra di dialogo "Geometria" o "Vincoli esterni e rilasci", è possibile specificare nella scheda "Vincoli esterni" se la compressione del vincolo deve essere verificata per un vincolo esterno.
Nel caso di un sistema asimmetrico, sono possibili ingressi separati, ad esempio, per il vincolo esterno sul colmo. In questo modo, è possibile determinare le diverse larghezze dei vincoli esterni di entrambe le travi.
Se c'è un taglio a bocca di uccello del travetto, la riduzione della sezione trasversale è solitamente nota (colonna D).
I vincoli possono essere collegati "globalmente" alle direzioni degli assi XYZ o "localmente" alle direzioni degli assi dell'asta xyz. La selezione corrispondente è possibile nell'elenco.
L'orientamento del vincolo ha effetti sul progetto della compressione del vincolo, tra le altre cose: Nel caso di una disposizione globale, le tensioni di compressione nel taglio a bocca di uccello sono considerate ad un angolo rispetto alla direzione della fibratura secondo l'inclinazione della copertura, nel caso di una disposizione locale sotto i 90 ° rispetto alla direzione della fibratura.
