Question :

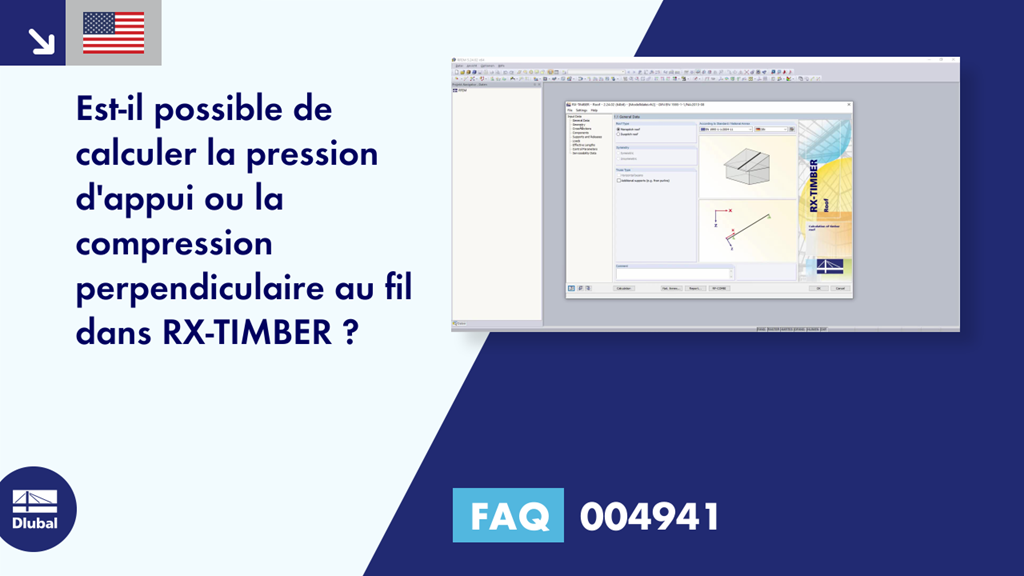

Est-il possible de calculer la pression d'appui ou la compression perpendiculaire au fil dans RX-TIMBER ?
Réponse :
Dans la boîte de dialogue « Géométrie » ou « Appuis et libérations », vous pouvez préciser dans l'onglet « Appuis » si la compression d'appui doit être vérifiée pour un appui.
Dans le cas d'un système asymétrique, des entrées séparées sont par exemple possibles pour l'appui sur le faîtage. Il est ainsi possible de déterminer des largeurs d'appui différentes pour les deux chevrons.
S'il y a une coupe de chevrons, la réduction de section est généralement connue (colonne D).
Les appuis peuvent être rapportés « globalement » aux directions des axes XYZ ou « localement » aux directions des axes de barre xyz. La sélection correspondante est possible dans la liste.
L'orientation de l'appui a des effets sur le calcul de la compression de l'appui, entre autres : dans le cas d'une disposition globale, les contraintes en compression dans l'entaille sont considérées comme un angle par rapport à la direction du fil selon l'inclinaison de la toiture, dans le cas d'une disposition locale inférieure à 90° par rapport à la direction du fil.
