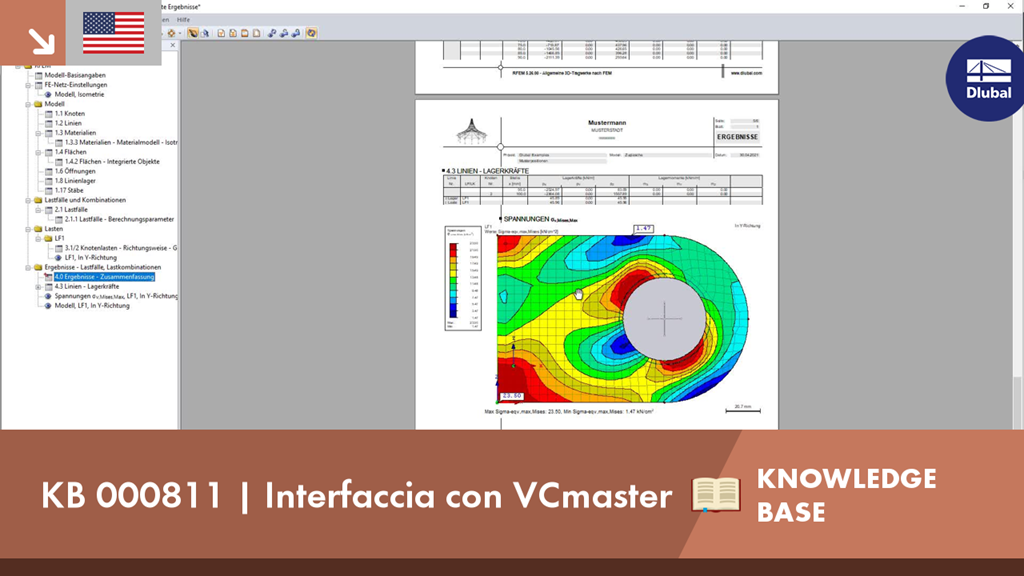

KB 000811 | Interfaccia con VCmaster

Name: KB 000811 | Interfaccia con VCmaster
Uploaded: 2021-04-30T01:00:00+02:00

Le relazioni di calcolo definite individualmente in un modello RFEM o RSTAB possono essere visualizzate in diversi modi. Oltre ai soliti tipi di output tramite una stampante, c'è anche un'esportazione nel programma VCmaster in formato PDF e in formato CSV.
Questo programma supporta la creazione digitale di calcoli strutturali e relazioni di ingegneria strutturale nel contesto generale. L'interfaccia VCt2W integrata in VCmaster garantisce il trasferimento dei dati da tutti i programmi per il raggruppamento in un unico documento.
