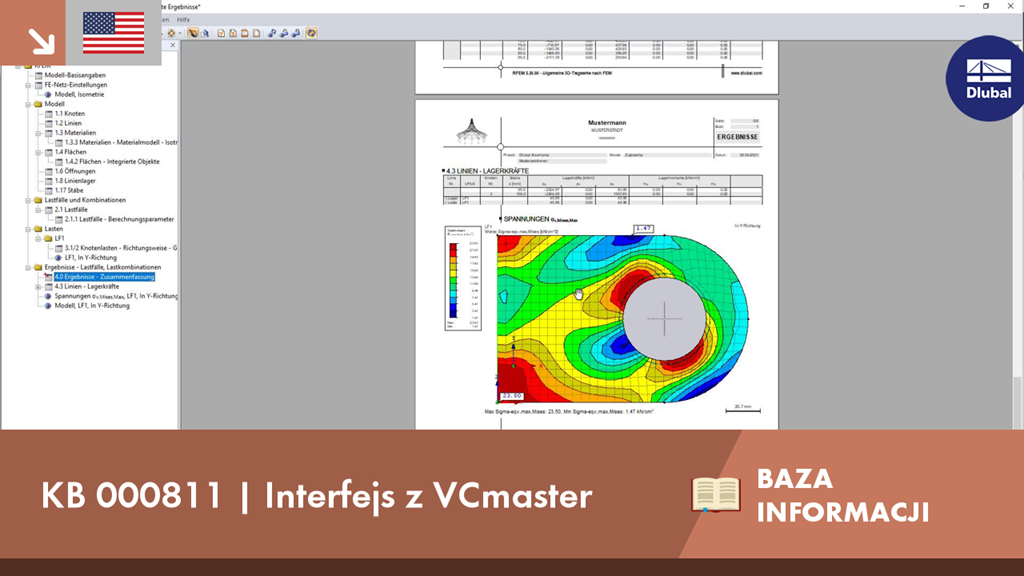

Indywidualnie zdefiniowane protokoły wydruku w modelu RFEM lub RSTAB można wyświetlać na różne sposoby. Oprócz zwykłych typów danych wyjściowych za pośrednictwem drukarki istnieje również eksport do programu VCmaster w formacie PDF i CSV.
Program ten wspiera cyfrowe tworzenie obliczeń konstrukcyjnych i raportów z zakresu inżynierii konstrukcyjnej w ogólnym kontekście. Interfejs VCt2W zintegrowany z VCmaster zapewnia przesyłanie danych ze wszystkich programów do pakietowania w jednym dokumencie.
