Questo articolo si occupa di elementi rettilinei la cui sezione trasversale è soggetta a una forza di compressione assiale. Lo scopo di questo articolo è di mostrare come molti parametri definiti negli Eurocodici per il calcolo dei pilastri in calcestruzzo siano considerati nel software di analisi strutturale RFEM.

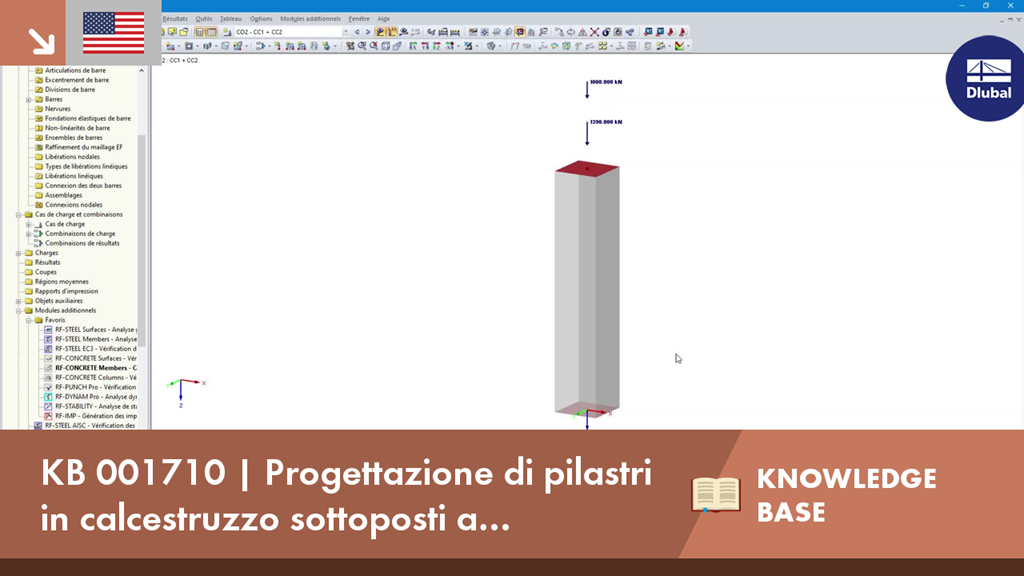

KB 001710 | Progettazione di pilastri in calcestruzzo sottoposti a compressione assiale con aste RF-CONCRETE
Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.
Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:
- Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
- Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
- Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
- Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.
In RFEM 6 e RSTAB 9, è possibile esportare la grafica lineare nel formato SVG (grafica vettoriale).
SVG sta per Scalable Vector Graphics ed è un formato di file basato su XML per la visualizzazione di grafici vettoriali bidimensionali. Questi grafici vettoriali possono essere ridimensionati senza perdite. È possibile modificare i file SVG utilizzando editor di testo, incorporarli nei siti Web e aprirli nei browser normali
