RF-STABILITY | Risultati

I primi risultati presentati sono i coefficienti di carico critici. Ciò consente una valutazione dei rischi di stabilità. Per i modelli di aste, le lunghezze libere d'inflessione e i carichi critici delle aste vengono emessi in forma tabellare.

Nella prossima finestra dei risultati, è possibile controllare gli autovalori normalizzati ordinati per nodo, asta e superficie. Il grafico degli autovalori consente la valutazione del comportamento all'instabilità. La visualizzazione grafica rende più facile prendere le contromisure.

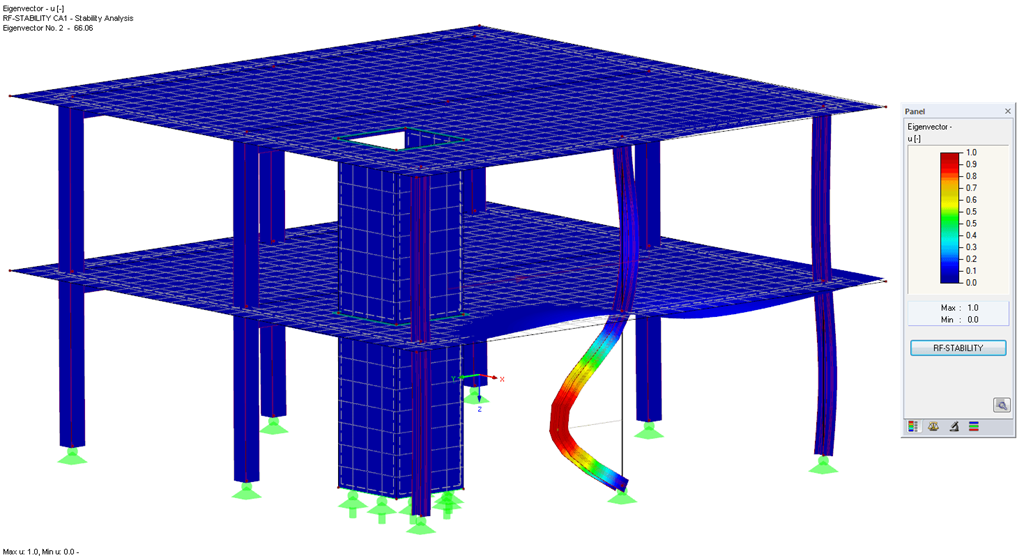

valutazione grafica degli autovalori
