RX-TIMBER Continuous Beam consente di impostare le seguenti specifiche per il calcolo:

• Verifica di SLU, SLE e/o resistenza al fuoco
• Selezione dei progetti da eseguire
• Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
• Regolazione dei valori limite raccomandati per lo stato limite di esercizio
• Definizione dei parametri per il progetto della resistenza al fuoco eseguito secondo il metodo semplificato
• Possibilità di eseguire il progetto delle vibrazioni

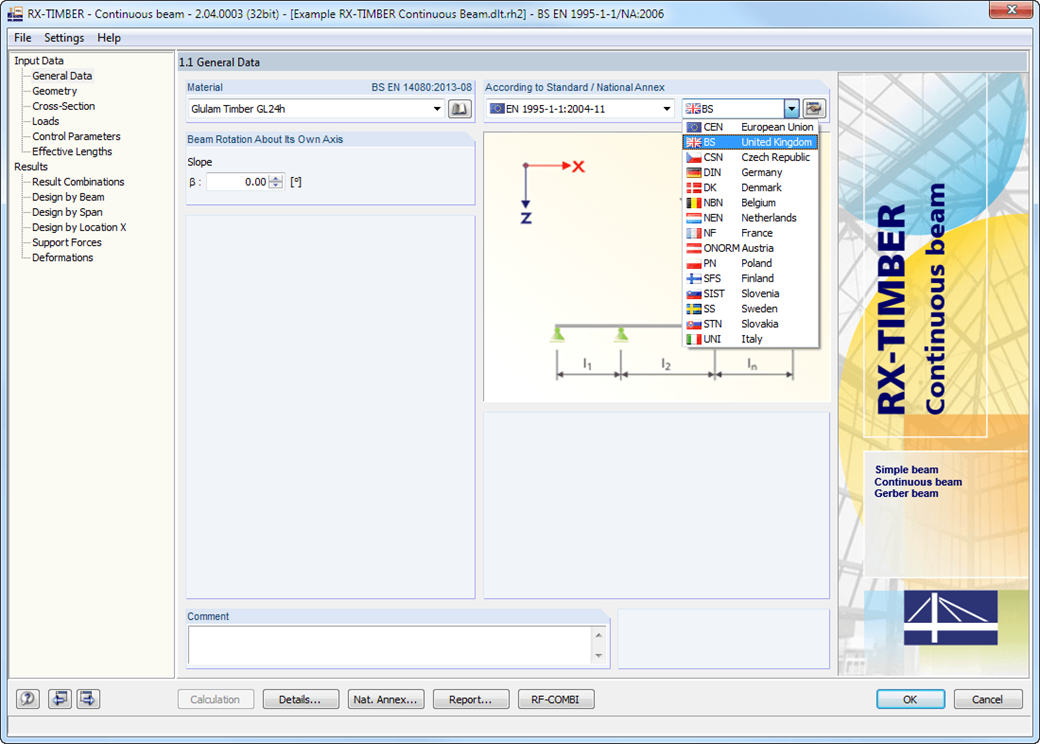

Sono disponibili varie opzioni per la modellazione delle travi. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. L'inflessione degli sbalzi può essere impostata nel progetto allo stato limite di esercizio, indipendentemente dall'inflessione nella campata.

Per inserire i carichi permanenti (ad esempio, la struttura della copertura), è possibile utilizzare una libreria di materiali completa ed estensibile. I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve.

I casi di carico sono visualizzati graficamente e sovrapposti in combinazioni di carico generate automaticamente secondo EC 5. In questo modo, i dati di input richiesti sono ridotti al minimo. Tuttavia, è anche possibile inserire le specifiche del carico manualmente.

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
