V programu RX-TIMBER Continuous Beam lze definovat následující parametry výpočtu:

• Posouzení MSÚ, MSP a/nebo požární odolnosti
• Výběr požadovaných posouzení
• Nastavení zobrazení podporových sil a deformací
• Úprava doporučených mezních hodnot pro mezní stav použitelnosti
• Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
• Volitelné posouzení kmitání

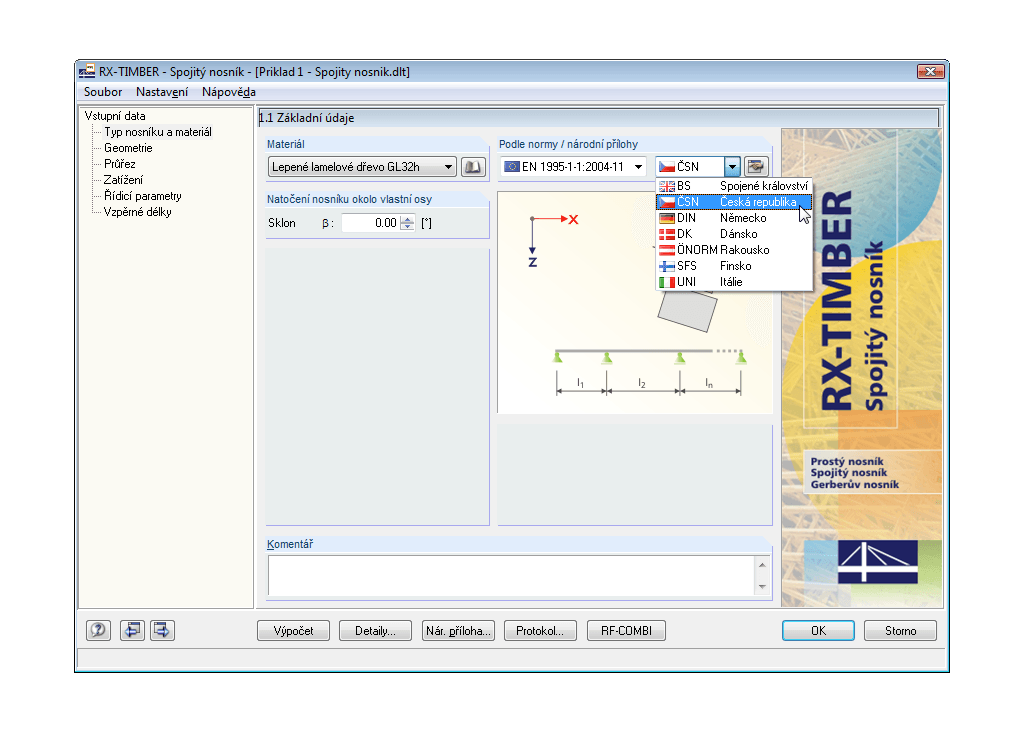

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.

Pro zadávání stálých zatížení (např. střešní konstrukce) je k dispozici rozsáhlá a rozšiřitelná databáze materiálů. Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem.

Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EC 5. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
