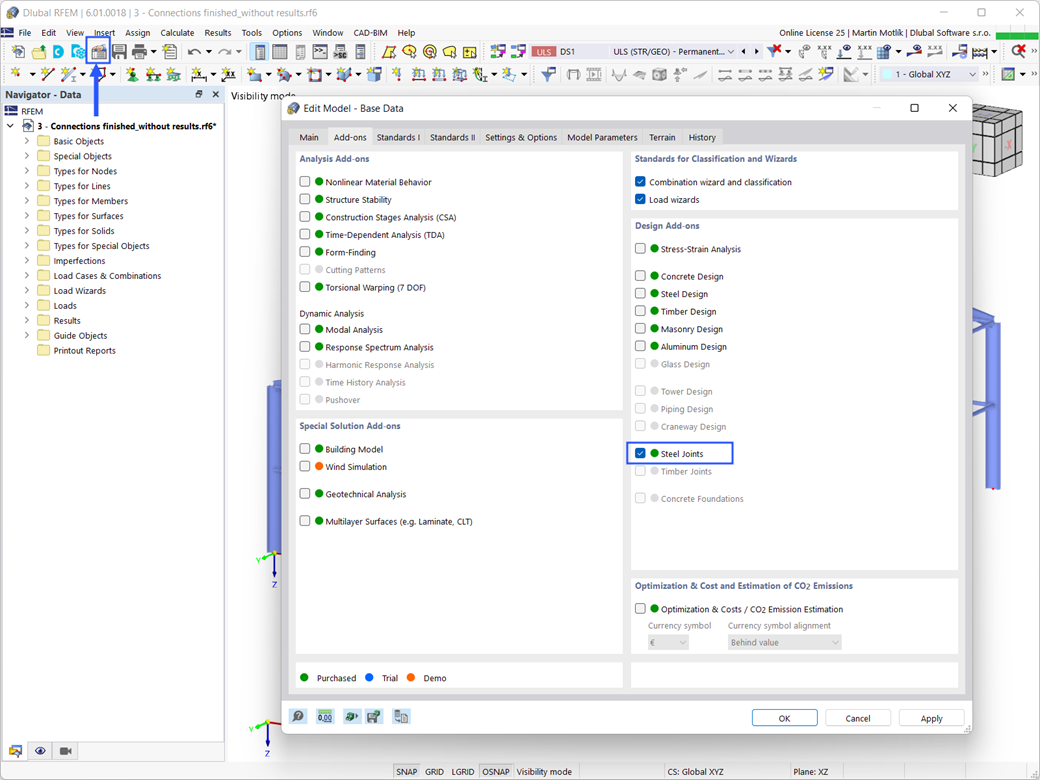

Per progettare un collegamento acciaio, è necessario che l'add-on Giunti acciaio sia abilitato. Gli add-on in RFEM 6 sono attivati nella scheda Add-on della finestra Modifica modello - Dati di base. Se l'add-on è attivo, viene visualizzato nel navigatore.
Attivazione dell'add-on in RFEM 6 | Giunti acciaio
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:48:24 min
Durata: 00:00:00 min
Durata: 00:00:48 min
Generale
Durata: 00:00:00 min
Durata: 01:03:11 min
Durata: 00:00:00 min
Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare le connessioni in acciaio utilizzando un modello EF per il quale la modellazione viene eseguita in background in modo completamente automatico. L'input dei componenti del giunto in acciaio che controllano la modellazione può essere effettuato definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione di componenti di giunti in acciaio utilizzando la libreria". La definizione dei parametri per la progettazione di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6".
In RFEM 6, i collegamenti in acciaio sono definiti come un assemblaggio di componenti. Nel nuovo add-on Giunti acciaio, sono disponibili componenti di base universalmente applicabili (piastre, saldature, piani ausiliari) per inserire situazioni di collegamento complesse. I metodi con cui possono essere definiti i collegamenti sono considerati in due articoli precedenti della Knowledge Base: "Un nuovo approccio alla verifica di giunti in acciaio in RFEM 6" e "Definizione di componenti di giunti in acciaio utilizzando la libreria".
Per creare e analizzare collegamenti in acciaio usando un modello FE, è possibile utilizzare l'add-on Giunti acciaio in RFEM 6. La modellazione dei collegamenti può essere controllata tramite un input di componenti semplice e familiare. I componenti dei giunti per acciaio possono essere definiti manualmente o utilizzando i modelli disponibili nella libreria. Il primo metodo è incluso in un precedente articolo di Knowledge Base intitolato "Un nuovo approccio alla progettazione di giunti in acciaio in RFEM 6" . Questo articolo si concentrerà su quest'ultimo metodo; ovvero, mostrerà come definire i componenti del giunto in acciaio utilizzando i modelli disponibili nella libreria del programma.
Una delle innovazioni in RFEM 6 è l'approccio alla verifica di collegamenti per acciaio. A differenza di RFEM 5, dove la progettazione di giunti in acciaio si basava su una soluzione analitica, l'add-on Giunti acciaio in RFEM 6 offre una soluzione agli elementi finiti per i collegamenti acciaio.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Nel steel add-on giunti , è possibile eseguire tagli precisi su piastre e componenti strutturali utilizzando il componente "Solido ausiliario". All'interno di questo componente, è possibile utilizzare come oggetto guida le forme di un cuboide, di un cilindro o di qualsiasi sezione trasversale.
Vai al video esplicativo
Nell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo
Nell'add-on Giunti acciaio , si ha la possibilità di considerare la precompressione dei bulloni nell'analisi per tutti i componenti.
È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
Vai al video esplicativo
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
