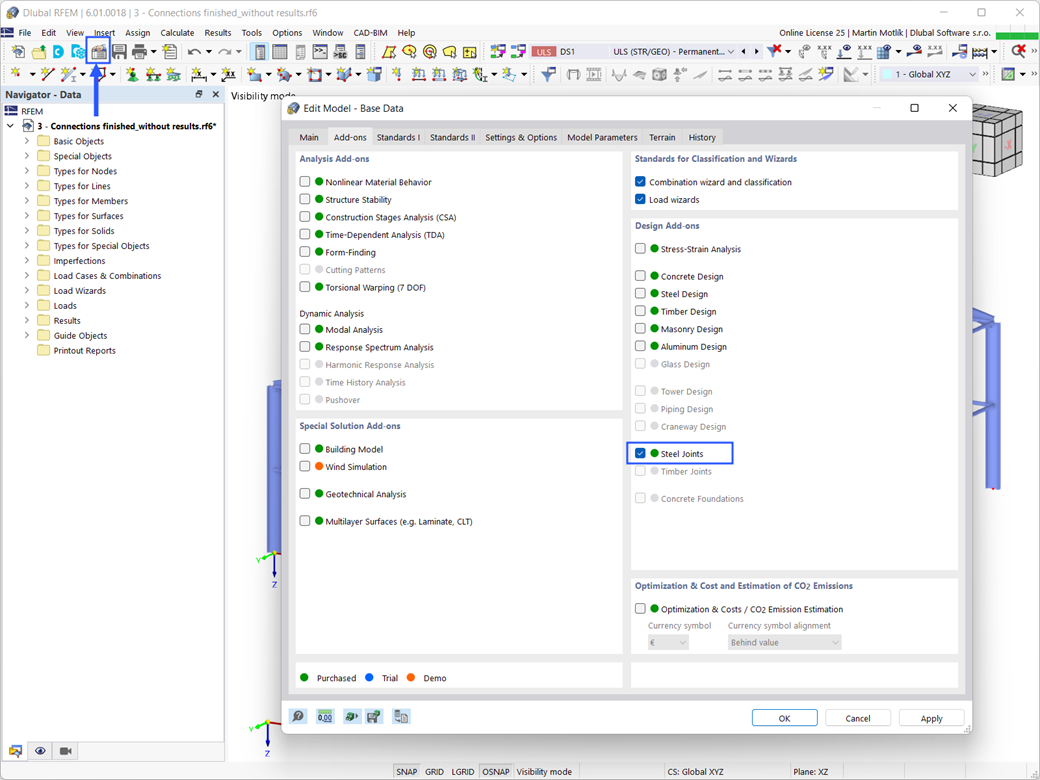

Zur Bemessung eines Stahlbauanschlusses muss das Add-On Stahlanschlüsse aktiviert sein. Die Add-Ons werden in RFEM 6 unter Register Add-Ons von Fenster 'Modell bearbeiten - Basisangaben' aktiviert. Wenn das Add-On aktiv ist, wird es im Navigator angezeigt.
Aktivierung des Add-Ons in RFEM 6 | Stahlanschlüsse
