Aby zwymiarować połączenie stalowe, należy aktywować rozszerzenie Połączenia stalowe. Rozszerzenia w programie RFEM 6 są aktywowane w zakładce Rozszerzenia w oknie Edytować model - dane podstawowe. Jeżeli rozszerzenie jest aktywne, jest wyświetlane w nawigatorze.

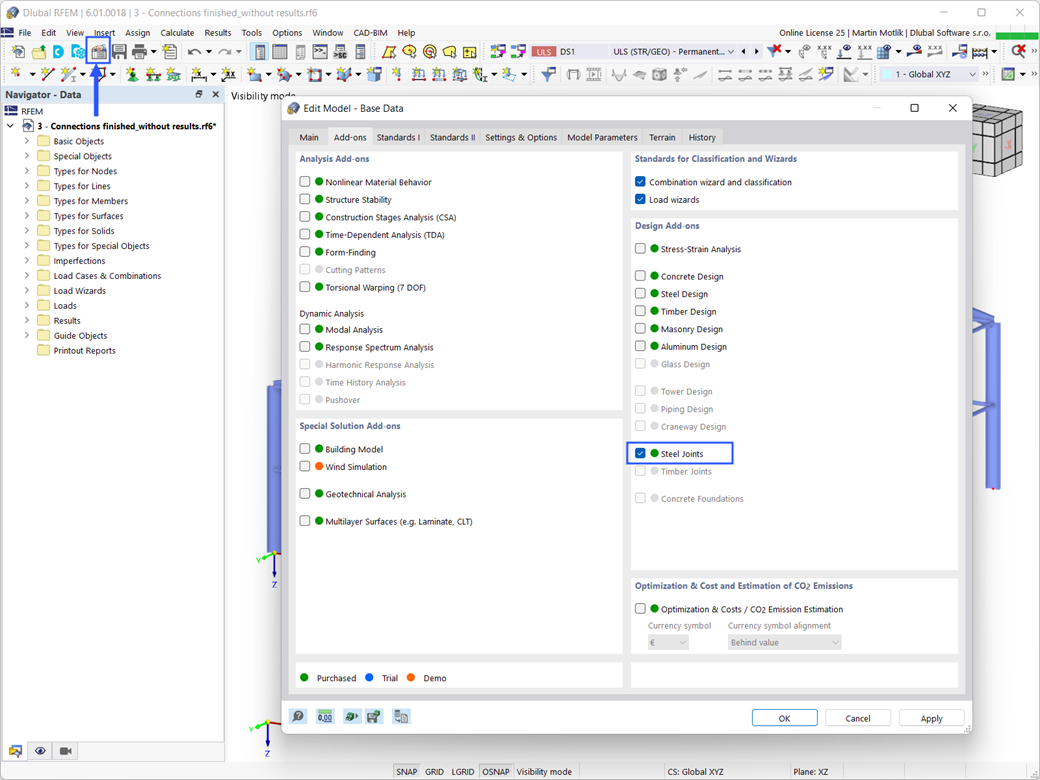

Aktywacja rozszerzenia w RFEM 6 | Połączenia stalowe
W rozszerzeniu Połączenia stalowe istnieje możliwość łączenia profili zamkniętych o okrągłym przekroju za pomocą spoin.
Profile okrągłe można łączyć ze sobą lub z płaskimi elementami konstrukcyjnymi. Spoiną można również łączyć pachwiny przekrojów znormalizowanych i cienkościennych.
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmuW rozszerzeniu , istnieje możliwość uwzględnienia naprężenia wstępnego w śrubach w analizie dla wszystkich komponentów.
Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Przejdź do filmuRozszerzenie Połączenia stalowe umożliwia wymiarowanie połączeń prętów o złożonych przekrojach. Ponadto można przeprowadzać obliczenia połączeń dla prawie wszystkich przekrojów cienkościennych z biblioteki programu RFEM.
Przejdź do filmu
