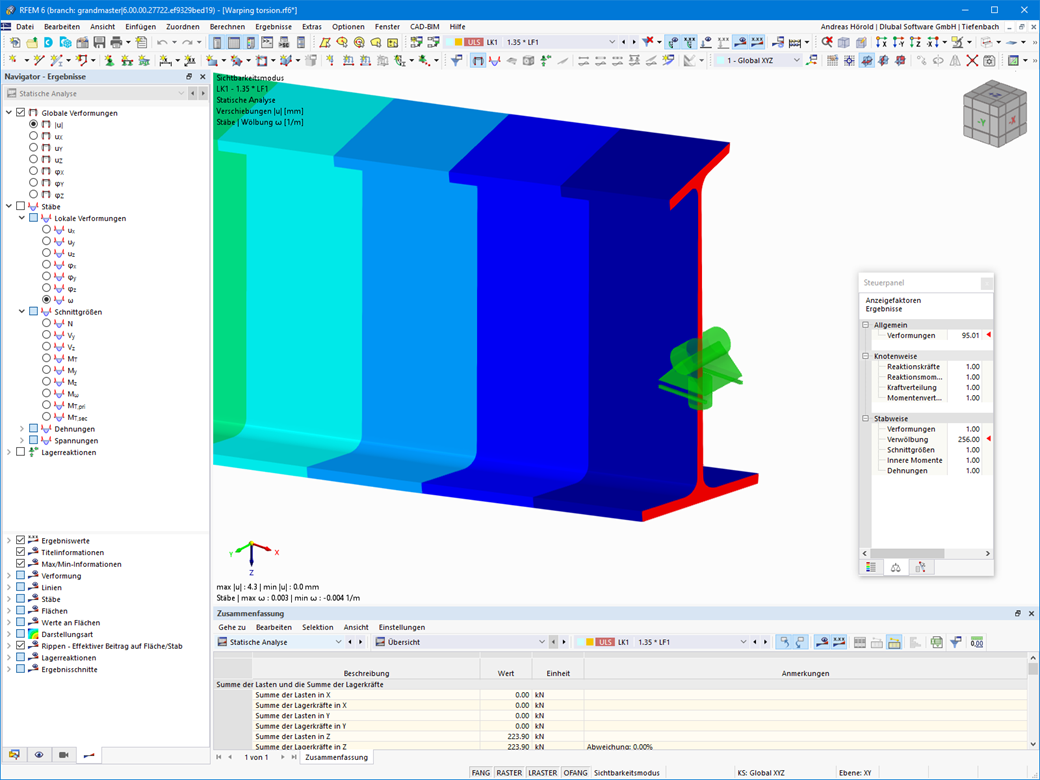

The [[#/it/products/add-on-for-rfem-6-and-rstab-9/additional-analyses/torsional-warping-7-dof The Warping (7 DOF ) ti offre numerose nuove possibilità. Ad esempio, è possibile eseguire il calcolo delle strutture di aste in RFEM e RSTAB, tenendo conto dell'ingobbamento della sezione trasversale. È possibile considerare le forze interne risultanti (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) nell'analisi delle tensioni equivalenti della verifica acciaio. Nota: Questa funzione non è attualmente disponibile per le norme di progettazione AISC 360-16 e GB 50017.
Verifica delle strutture di acciaio | Considerazione delle forze interne dal calcolo con Torsione di ingobbamento (7 gradi di libertà)
Hai delle domande?
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:01:30 min
Durata: 00:01:02 min
Durata: 00:00:00 min
Durata: 00:00:34 min
Durata: 01:02:00 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Per la funzionalità di una struttura, le deformazioni non devono superare determinati valori limite. Un esempio mostra come l'inflessione delle aste può essere verificata con gli add-on di progetto.
Con l'add-on Steel Design, è possibile progettare componenti in acciaio in caso di incendio utilizzando i semplici metodi di progettazione dell'Eurocodice 3. La temperatura del componente al momento del rilevamento può essere determinata automaticamente secondo le curve temperatura-tempo specificate nella norma. Oltre a considerare il rivestimento antincendio, è anche possibile considerare le proprietà benefiche della zincatura a caldo.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
Nell'add-on Verifica acciaio , è possibile eseguire l'analisi di stabilità e la verifica della sezione trasversale per le sezioni trasversali piegate a freddo secondo EN 1993-1-3, secondo i capitoli 6.1.2 - 6.1.5 e 6.1.8 - 6.1.10.
Vai al video esplicativo
Quando si esegue una verifica secondo EN 1993-1-3, è possibile visualizzare graficamente una forma modale per l'instabilità distorsionale di una sezione trasversale e per le sezioni trasversali RSECTION.
La forma modale può anche essere emessa in RSECTION 1 per le sezioni trasversali della libreria.
- Calcolo delle inflessioni e confronto con i valori limite normativi o regolati manualmente
- Considerazione di una controfreccia per l'analisi di inflessione
- Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto
- Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione
- Calcolo delle inflessioni relative alla struttura iniziale o alla struttura deformata
- Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio, limitazione della respirazione dell'anima secondo EN 1993-2)
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB; ad esempio, il tasso di lavoro di un valore limite, o la deformazione o la freccia
- Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB
In RFEM/RSTAB, è possibile generare e quindi calcolare il carico o le combinazioni di risultati richieste per lo stato limite di esercizio. È possibile selezionare queste situazioni di progetto per l'analisi di inflessione nell'add-on Verifica acciaio. I valori di deformazione calcolati sono determinati di conseguenza in ogni posizione di un'asta, a seconda della controfreccia specificata e del sistema di riferimento. Infine, è possibile confrontare questi valori di deformazione con i valori limite.
Lo sapevi che... ? È possibile specificare il valore limite di deformazione individualmente per ciascun componente strutturale in Configurazione di esercizio. Definire la deformazione massima in funzione della lunghezza di riferimento come valore limite consentito. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti per determinare automaticamente la lunghezza di riferimento corrispondente per ogni direzione di progetto.
In base alla posizione dei vincoli esterni di progetto assegnati, la distinzione tra travi e sbalzi viene effettuata automaticamente in modo che il valore limite possa essere determinato di conseguenza.
Vorrei analizzare strutture temporanee. Quali programmi mi consigliate?
Quali programmi e add-on sono adatti per il calcolo e la verifica di strutture in acciaio?
I miei risultati per il calcolo con torsione da ingobbamento non sono plausibili. Quale potrebbe essere il motivo?
Non è possibile analizzare una sezione trasversale UPN soggetta a doppia flessione nel programma. È possibile farlo nel programma?
Dove posso trovare i materiali per gli allegati nazionali corrispondenti in RFEM 6 e RSTAB 9?
Come posso definire un vincolo plastico in RFEM 6?
