Per l'analisi di tensioni e di deformazioni, nel pannello dei risultatiè possibile definire zone grigie per intervalli di valori non rilevanti.

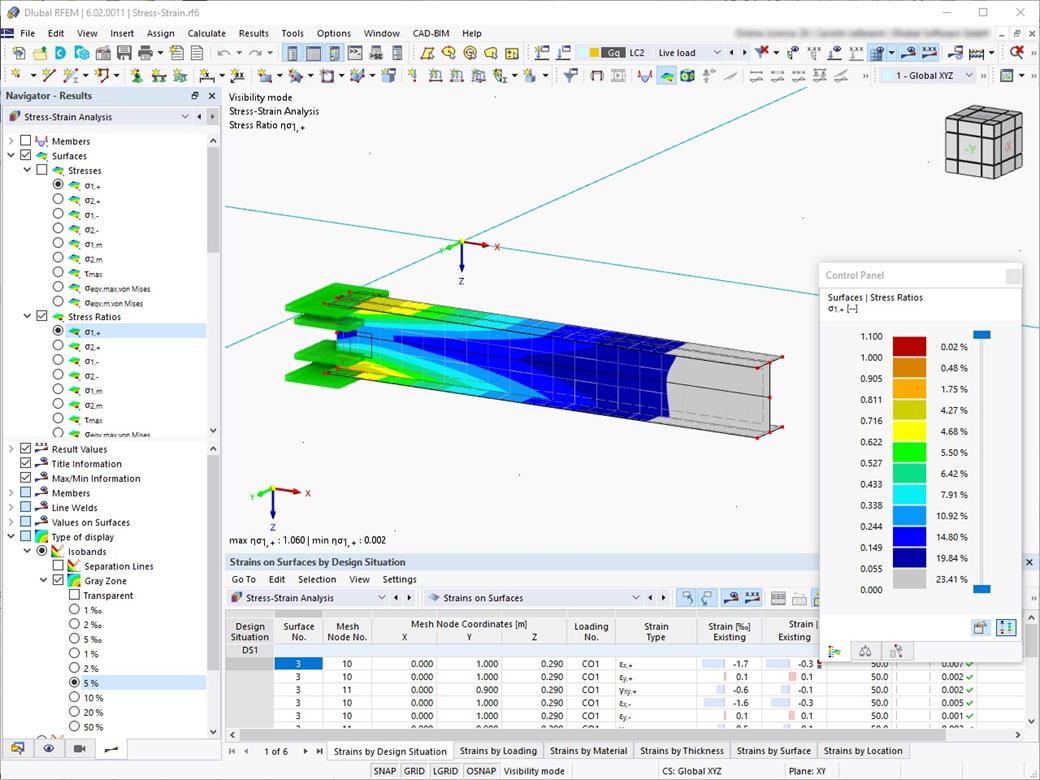

Analisi tensioni-deformazioni con visualizzazione delle zone grigie
Utilizzare la funzione Modifica nodi per modificare il tipo di nodo con la specifica automatica di tutte le proprietà secondarie necessarie. Hai anche la possibilità di trasferire un nodo su una linea o su un'asta, o di posizionarlo tra due nodi e due punti.
RFEM 6 e RSTAB 9 supportano l'utilizzo ergonomicamente ottimizzato di un mouse 3D mobile di 3Dconnexion.
Con un mouse 3D, è possibile spostare, fare zoom e capovolgere contemporaneamente un modello 3D sullo schermo oltre l'uso di un mouse normale. Il mouse 3D integra il mouse convenzionale ed è azionato dalla mano libera. Pertanto, è possibile semplificare il flusso di lavoro se si utilizza un mouse 3D in aggiunta al normale mouse con la mano non dominante.
Il processo di deformazione dei componenti degli spostamenti generalizzati globali può essere rappresentato come una sequenza di movimento.
I tipi di oggetti elencati di seguito possono essere assegnati graficamente agli elementi della struttura modellata nel programma.
- Vincoli esterni dei nodi
- Pannelli di taglio dell'asta
- Riduzioni locali delle sezioni trasversali delle aste
- Irrigidimenti trasversali delle aste
- Saldature longitudinali delle aste
- lunghezze libere d'inflessione
- condizioni al contorno
- Vincoli esterni delle linee
- Carichi
- Vincolo esterno dell'asta
- Armature a punzonamento
- Infittimenti della mesh
- Armature di superficie
- Aggiustamenti dei risultati delle superfici
- vincolo esterno della superficie
- classi di servizio
- Imperfezioni
