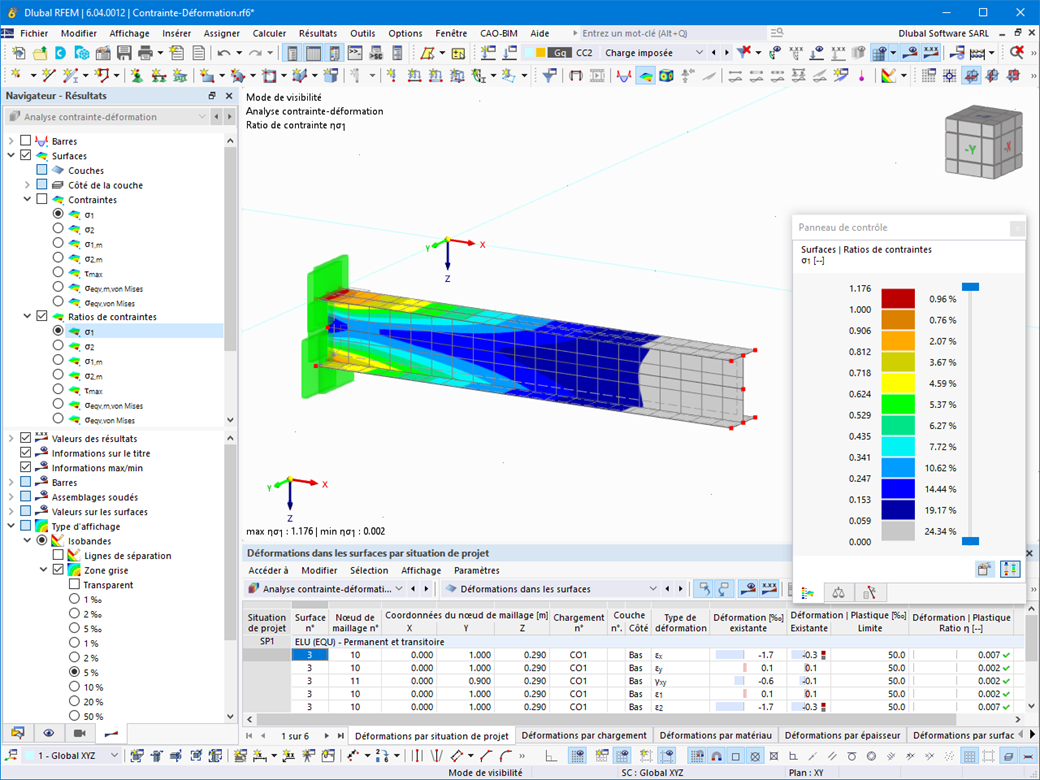

Pour les analyses contrainte-déformation, il est possible de définir des zones grises pour les plages de valeurs non pertinentes dans le panneau de résultats.
Analyse contrainte-déformation avec affichage de zone grise
Utilisez la fonction Modifier les nœuds pour ajuster le type de nœud grâce à une entrée automatique avec toutes les propriétés secondaires nécessaires. Vous avez également la possibilité de transférer un nœud sur une ligne ou une barre, ou de le placer entre deux nœuds et deux points.
RFEM 6 et RSTAB 9 prennent en charge l'utilisation optimisée et ergonomique d'une souris 3D mobile par 3Dconnexion.
Avec une souris 3D, vous pouvez simultanément déplacer, zoomer et retourner un modèle 3D sur l'écran sans utiliser la souris normale. La souris 3D complète la souris d'ordinateur classique et s'utilise avec la main libre. Ainsi, vous pouvez rationaliser votre flux de travail si vous utilisez une souris 3D avec votre main non dominante, en plus de la souris normale.
Le processus de déformation des composants de déformation globale peut être représenté comme une séquence de mouvements.
Les types d'objet répertoriés ci-dessous peuvent être assignés graphiquement aux éléments de la structure modélisée dans le programme.
- Appuis nodaux
- Panneaux de cisaillement de barre
- Réductions locales des sections de barre
- Raidisseurs transversaux de barre
- Soudures longitudinales de barre
- Longueurs efficaces
- Conditions aux limites
- Appuis linéiques
- Charges
- Appui de barre
- Armatures de poinçonnement
- Raffinements du maillage
- Armatures surfaciques
- Ajustements de résultats de surface
- Appui de surface
- Classes de service
- Imperfections
