Pro výsledky výpočtu napětí a přetvoření lze v panelu výsledků zadat pro nedůležitá rozmezí hodnot šedé oblasti.

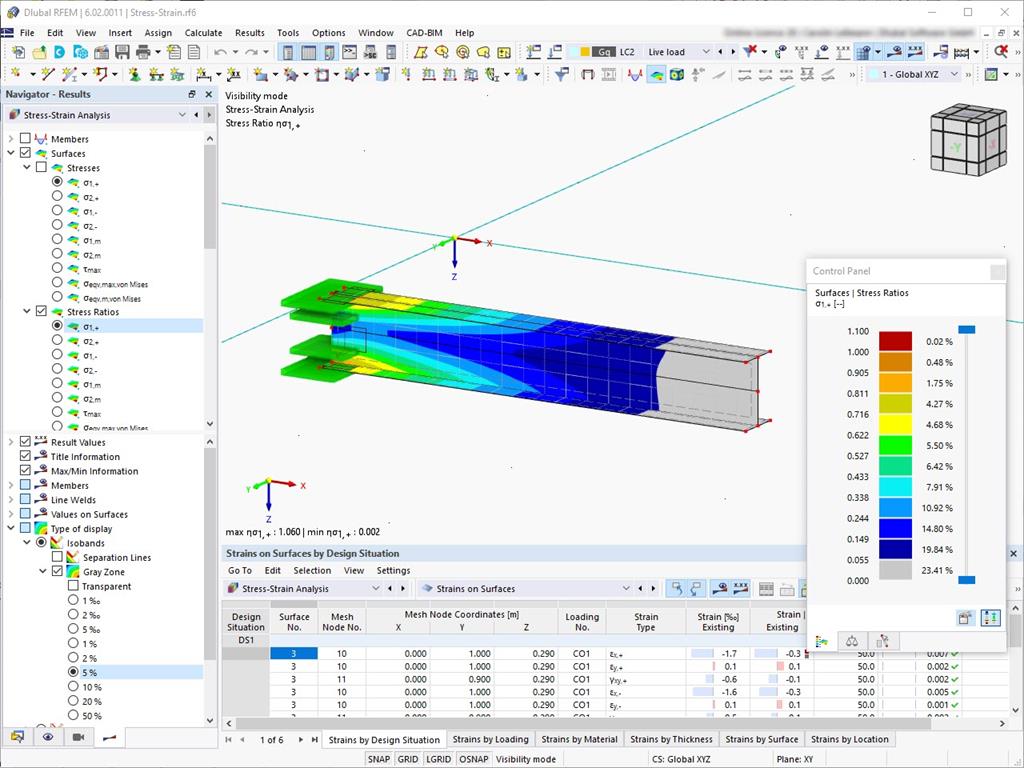

Zobrazení výsledků výpočtu napětí a přetvoření s šedou plochou
Použijte dialog Upravit uzly pro úpravu typ uzlu s automatickým zadáním všech nezbytných vedlejších vlastností. Máte také k dispozici možnosti umístit uzel na linii, na prut, mezi dva uzly nebo dva body.
Programy RFEM 6 a RSTAB 9 podporují používání ergonomicky optimalizované mobilní 3D myši od firmy 3Dconnexion.
Pomocí 3D myši můžete současně pohybovat 3D modelem, zvětšovat a zmenšovat model bez použití normální myši. 3D myš doplňuje běžnou počítačovou myš a ovládá se volnou rukou. Pracovní postup tak můžete zefektivnit, pokud kromě normální myši ovládáte i 3D myš druhou rukou.
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Níže uvedené typy pro objekty lze v programu graficky přiřadit prvkům modelované konstrukce
- Uzlové podpory
- Smyková pole prutů
- Lokální oslabení průřezů prutů
- Příčné výztuhy prutů
- Podélné svary v prutech
- Vzpěrné délky
- Okrajové podmínky
- Liniové podpory
- Zatížení
- Prutové podpory
- Výztuže na protlačení
- Zahuštění sítě
- Výztuže ploch
- Úpravy výsledků ploch
- Plošné podpory
- Třídy provozu
- Imperfekce
