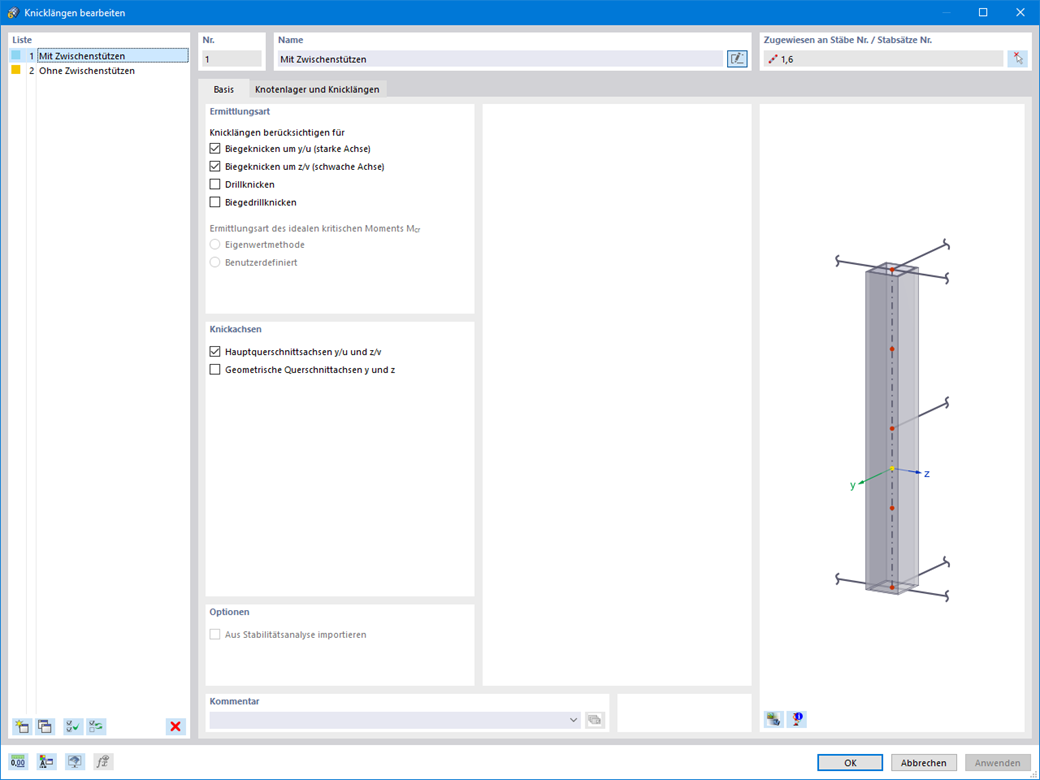

Assicurarsi che la definizione delle lunghezze efficaci nell'add-on per la verifica dell'alluminio sia un prerequisito essenziale per l'analisi di stabilità. Per fare ciò, definire i vincoli esterni dei nodi e i coefficienti di lunghezza efficaci nella finestra di dialogo di input. Si desidera documentare chiaramente i vincoli esterni dei nodi e i segmenti risultanti con il coefficiente di lunghezza efficace associato? Per controllare i dati di input, è meglio utilizzare la visualizzazione grafica nella finestra di lavoro di RFEM/RSTAB. Ciò significa che puoi capire il progetto in qualsiasi momento senza troppi sforzi.
Verifica alluminio | Vincoli esterni dei nodi e lunghezze libere di inflessione per l'analisi di stabilità
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:02:24 min
Caratteristiche del prodotto
Durata: 00:00:33 min
Caratteristiche del prodotto
Durata: 00:00:41 min
Caratteristiche del prodotto
Durata: 00:00:45 min
Durata: 00:00:00 min
Durata: 01:02:00 min
Durata: 02:55:37 min
Durata: 00:52:59 min
Per la funzionalità di una struttura, le deformazioni non devono superare determinati valori limite. Un esempio mostra come l'inflessione delle aste può essere verificata con gli add-on di progetto.
Questo articolo ti mostrerà come modellare e progettare strutture di funi in RFEM 6 e RSTAB 9.
Questo articolo mostra e spiega l'influenza della rigidezza flessionale delle funi sulle loro forze interne. Questo articolo fornisce anche suggerimenti su come ridurre questa influenza.
La norma ASCE 7-22 [1], cap. 12.9.1.6 specifica quando gli effetti P-delta dovrebbero essere considerati quando si esegue un'analisi con spettro di risposta modale per la progettazione sismica. In NBC 2020 [2], Sent. 4.1.8.3.8.c fornisce solo un breve requisito che gli effetti di oscillazione dovuti all'interazione dei carichi gravitazionali con la struttura deformata dovrebbero essere considerati. Pertanto, ci possono essere situazioni in cui gli effetti del secondo ordine, noti anche come P-delta, devono essere considerati quando si esegue un'analisi sismica.
L'add-on Verifica alluminio ti offre ulteriori opzioni. Qui è anche possibile progettare sezioni trasversali generali che non sono predefinite nella libreria delle sezioni trasversali. Ad esempio, crea una sezione trasversale nel programma RSECTION e quindi importala in RFEM/RSTAB. A seconda della norma usata per la verifica, è possibile scegliere tra vari formati di progetto. Ciò include, ad esempio, l'analisi delle tensioni equivalenti.
Esiste una licenza per RSECTION e software/efficace-sections Sezioni efficaci , è anche possibile eseguire le verifiche tenendo conto delle proprietà della sezione trasversale efficace secondo EN 1999-1-1.
Sai per certo che devi considerare l'indebolimento della sezione trasversale dovuto ai fori delle viti quando si collegano elementi di trazione con collegamenti a vite. Anche i programmi di analisi strutturale hanno una soluzione per questo. Nell'add-on Aluminium Design, è possibile inserire una riduzione locale della sezione trasversale dell'asta. Immettere la riduzione della sezione trasversale come valore assoluto o percentuale dell'area totale.
È stato utilizzato il solutore di autovalori interno aggiuntivo per determinare il coefficiente di carico critico come parte dell'analisi di stabilità? In questo caso, è quindi possibile visualizzare la forma modale determinante dell'oggetto da progettare come risultato.
- Calcolo degli inflessioni e confronto con i valori limite normativi o modificati manualmente
- Considerazione di una controfreccia per l'analisi di inflessione
- Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto
- Correzione manuale delle lunghezze di riferimento e della segmentazione per direzione
- Calcolo degli inflessioni relative alla struttura iniziale o alla struttura deformata
- Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio verifica delle vibrazioni secondo EN 1999-1-1, 7.2.3)
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB, ad esempio, il rapporto di progetto di un valore limite, o spostamenti generalizzati o abbassamenti
- Completa integrazione dei risultati nella relazione di calcolo RFEM/RSTAB
