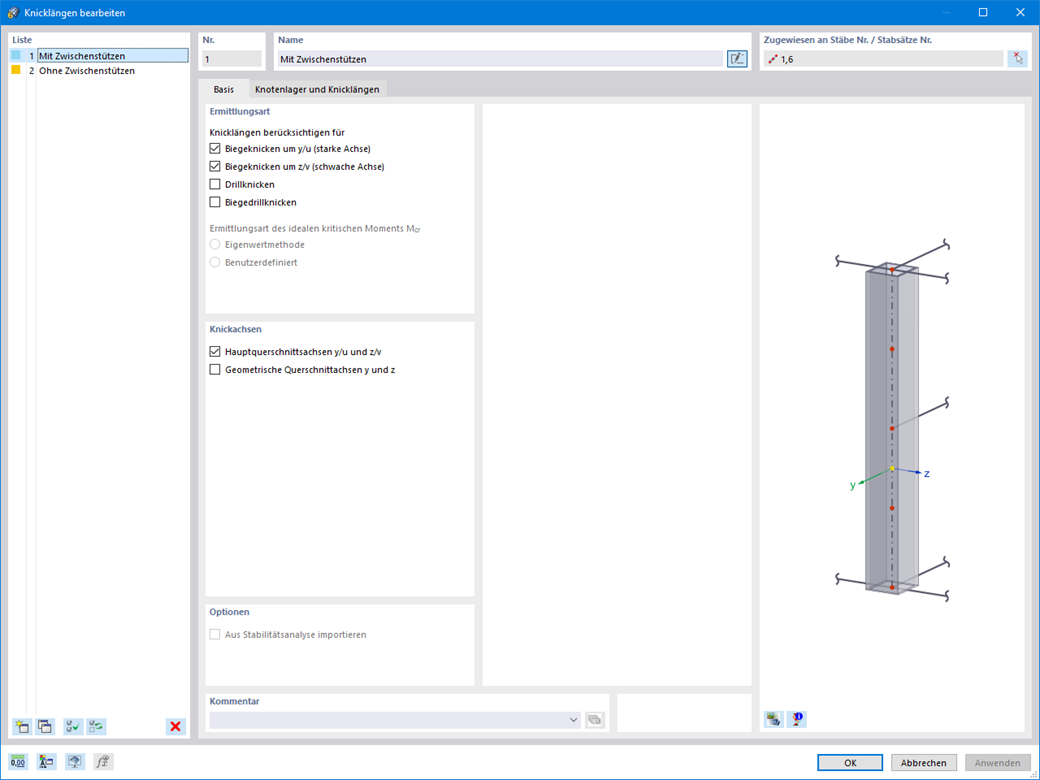

Achten Sie darauf, dass im Add-On Aluminiumbemessung die Festlegung der effektiven Längen eine wesentliche Voraussetzung für den Stabilitätsnachweis ist. Definieren Sie dazu im Eingabedialog Knotenlager und Knicklängenbeiwerte. Sie wollen die Knotenlager und resultierenden Segmente mit zugehörigem Knicklängenbeiwert übersichtlich dokumentieren? Zur Überprüfung der Eingabedaten nutzen Sie am besten die grafische Darstellung im Arbeitsfenster von RFEM/RSTAB. Dadurch können Sie die Bemessung auch ohne viel Aufwand jederzeit nachvollziehen.
Aluminiumbemessung | Knotenlager und Knicklängen für den Stabilitätsnachweis
Das Add-On Aluminiumbemessung bietet Ihnen noch weitere Möglichkeiten. Hier können auch allgemeine Querschnitte nachgewiesen werden, die nicht in der Querschnittsbibliothek vordefiniert sind. Erstellen Sie beispielsweise einen Querschnitt mit dem Programm RSECTION und importieren Sie ihn anschließend in RFEM/RSTAB. Je nach verwendeter Bemessungsnorm haben Sie verschiedene Nachweisformate zur Auswahl. Dazu gehört beispielsweise der Vergleichsspannungsnachweis.
Ist zudem eine Lizenz für RSECTION und Effektive Querschnitte vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
Sie wissen sicher, dass Sie für den Tragfähigkeitsnachweis beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen die Querschnittsschwächung durch die Schraubenlöcher berücksichtigen müssen. Auch hierfür haben die Statikprogramme eine Lösung. Im Add-On Aluminiumbemessung können Sie dafür eine lokale Stabquerschnittsreduzierung eingeben. An relevanten Stellen geben Sie hier die Reduzierung des Querschnitts als Absolutwert oder den prozentualen Anteil der Gesamtfläche an.
Haben Sie für die Bestimmung des kritischen Lastfaktors im Rahmen des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? In diesem Fall können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes durch das Programm anzeigen lassen.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Schwingungsnachweis nach EN 1999-1-1, 7.2.3)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
