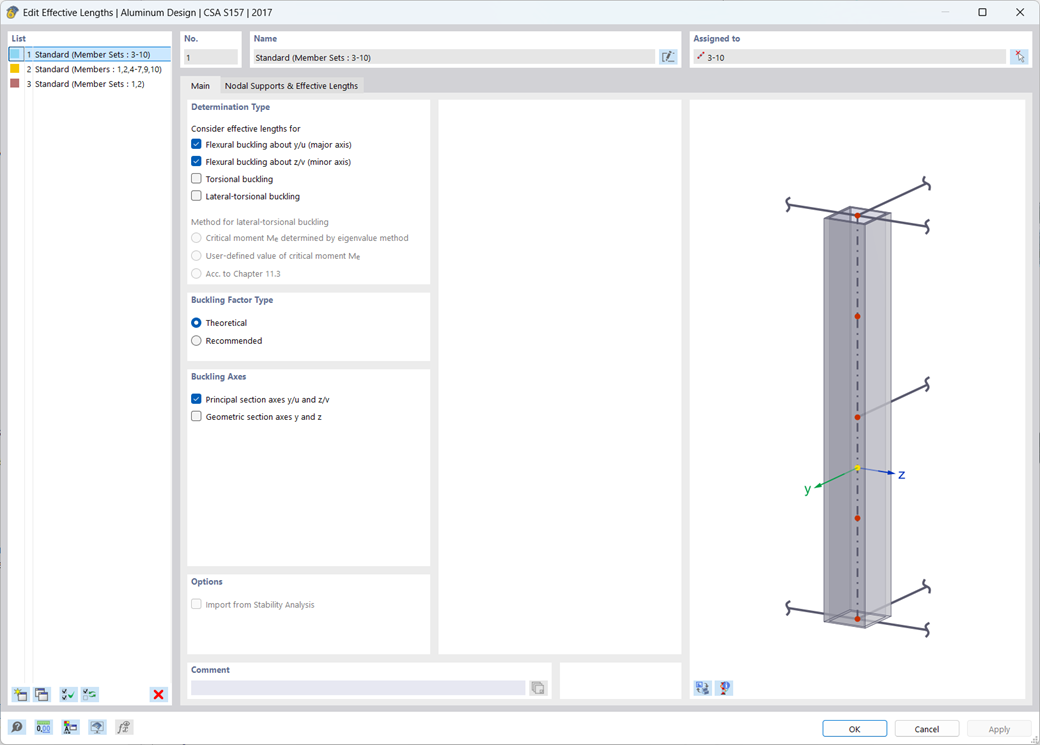

Dejte pozor na to, že nezbytným předpokladem pro posouzení stability v addonu Posouzení hliníkových konstrukcí je zadání vzpěrných délek. Ve vstupním dialogu zadejte uzlové podpory a součinitele vzpěrné délky. Chcete přehledně zdokumentovat uzlové podpory a výsledné segmenty s příslušným součinitelem vzpěrné délky? Pro kontrolu zadaných údajů použijte nejlépe grafické zobrazení v pracovním okně programu RFEM/RSTAB. Tak můžete kdykoli bez větší námahy zkontrolovat také posouzení.
Posouzení hliníkových konstrukcí | Uzlové podpory a vzpěrné délky pro posouzení stability
Máte nějaké otázky?
Délka: 00:02:24 min
Funkce programu
Délka: 00:00:33 min
Funkce programu
Délka: 00:00:41 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Délka: 01:02:00 min
Délka: 02:55:37 min
Délka: 00:01:22 min
Délka: 00:52:59 min
Pro použitelnost konstrukce nesmí deformace překročit určité mezní hodnoty. Příklad ukazuje, jak lze posoudit průhyb prutů pomocí addonů pro posouzení.
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.
Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.
Addon Posouzení hliníkových konstrukcí vám nabízí ještě více možností. Je zde možné posuzovat také obecné průřezy, které nejsou předem definovány v databázi průřezů. Vytvořte například průřez pomocí programu RSECTION a poté ho importujte do programu RFEM/RSTAB. V závislosti na použité normě lze vybírat z různých formátů posouzení. Patří sem například posouzení srovnávacího napětí.
S licencí na programy RSECTION a Účinné průřezy lze také provádět posouzení s ohledem na účinné průřezové charakteristiky podle EN 1993-1-5.
Jistě víte, že při spojování prvků namáhaných v tahu šroubovými spoji musíte při posouzení únosnosti zohlednit oslabení průřezu vyvrtáním otvorů pro šrouby. I pro takové případy mají programy pro statické výpočty řešení. V addonu Posouzení hliníkových konstrukcí můžete zadat lokální oslabení průřezu prutu. Redukci průřezu můžete zadat jako absolutní hodnotu nebo v procentech z celkové plochy na všech relevantních místech.
Stanovili jste součinitele kritického zatížení pro posouzení stability pomocí interního řešiče vlastních čísel addonu? V takovém případě můžete jako výsledek zobrazit v programu rozhodující vlastní tvar posuzovaného objektu.
- Výpočet průhybů a porovnání s normou danými nebo ručně nastavenými mezními hodnotami
- Zohlednění počátečního zakřivení při výpočtu průhybů
- Různé mezní hodnoty v závislosti na typu návrhové situace možné
- Ruční nastavení referenčních délek a segmentace v závislosti na směru
- Výpočet průhybů vztažených na počáteční systém nebo na deformovaný systém
- Další detailní posouzení v závislosti na zvolené návrhové normě (např. Posouzení kmitání podle EN 1999-1-1, 7.2.3)
- Grafické výsledky integrované v programu RFEM/RSTAB, například využití mezních hodnot nebo deformace a průhyby
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
