Deviazione del coefficiente di carico critico tra RSTAB e RSBUCK

Il calcolo di un coefficiente di carico critico secondo l'analisi del secondo ordine in RSTAB risulta in un valore che differisce significativamente dal risultato di RSBUCK.

Risposta:

Verificare se le impostazioni per considerare l'effetto favorevole delle forze di trazione sono le stesse in RSTAB e RSBUCK.

RSTAB ermittelt den Verzweigungslastfaktor nach einem nichtlinearen Berechnungsverfahren: Die Belastung wird schrittweise um den Wert der Lastfaktorsteigerung Δk erhöht, bis das System instabil wird. RSKNICK hingegen führt eine lineare Eigenwertanalyse durch. Nichtlinear wirkende Elemente wie ausfallende Stäbe oder Lager können sich daher in RSTAB und RSKNICK unterschiedlich auswirken.

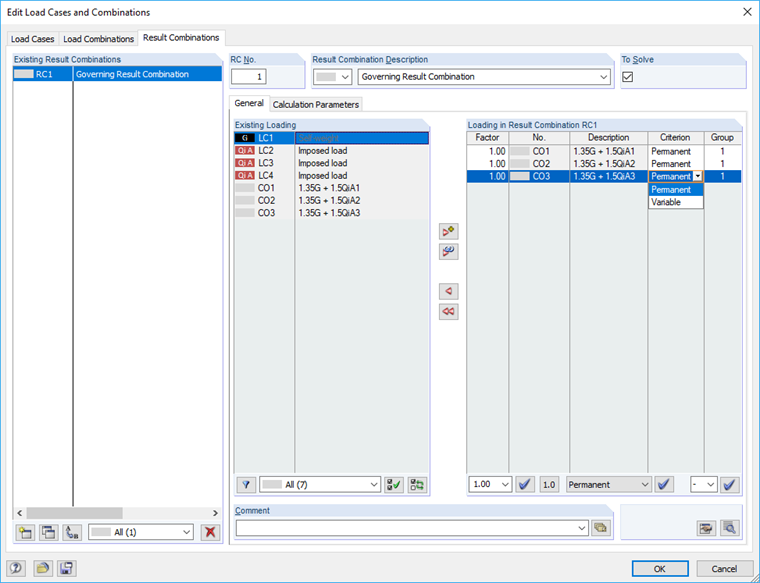

Determinazione del coefficiente di carico critico in RSTAB
Determinazione del coefficiente di carico critico in RSTAB
