Pytanie

Wynikiem obliczenia współczynnika obciążenia krytycznego zgodnie z analizą drugiego rzędu w programie RSTAB jest wartość znacznie różniąca się od wyniku z programu RSBUCK.

Odpowiedź:

Należy sprawdzić, czy ustawienia dotyczące uwzględniania korzystnego wpływu sił rozciągających są takie same w programach RSTAB i RSBUCK.

Program RSTAB określa współczynnik obciążenia krytycznego zgodnie z nieliniową metodą obliczeń: Obciążenie jest stopniowo zwiększane o wartość przyrostu współczynnika obciążenia Δk, aż układ stanie się niestabilny. Z drugiej strony, RSBUCK przeprowadza liniową analizę wartości własnych. Z tego względu elementy działające nieliniowo, takie jak ulegające uszkodzeniu pręty lub podpory, mogą mieć różny wpływ w programie RSTAB i RSBUCK.

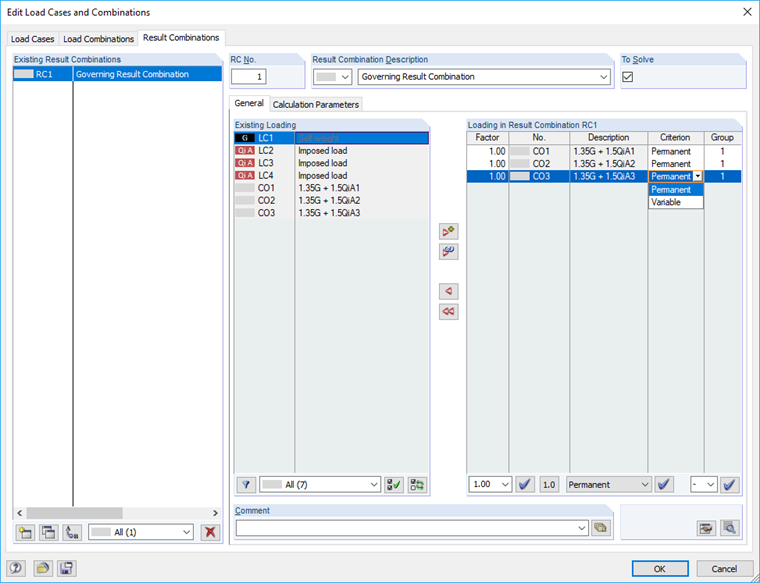

Określanie współczynnika obciążenia krytycznego w programie RSTAB
