Odchylka součinitele kritického zatížení mezi programy RSTAB a RSBUCK

Výsledkem výpočet kritického součinitele zatížení podle teorie II. řádu v programu RSTAB je hodnota, která se významně liší od výsledku RSBUCK.

Odpověď:

Zkontrolujte, zda jsou nastavení pro zohlednění příznivého účinku tahových sil stejná v programech RSTAB a RSBUCK.

RSTAB stanoví součinitel kritického zatížení podle nelineární metody výpočtu: Zatížení se postupně zvyšuje o hodnotu součinitele přírůstku zatížení Δk, dokud se systém nestane nestabilním. Na druhé straně RSBUCK provádí lineární analýzu vlastních čísel. Z toho důvodu mohou mít nelineárně působící prvky, jako například vypadávající pruty nebo podpory, různé účinky v RSTAB a RSBUCK.

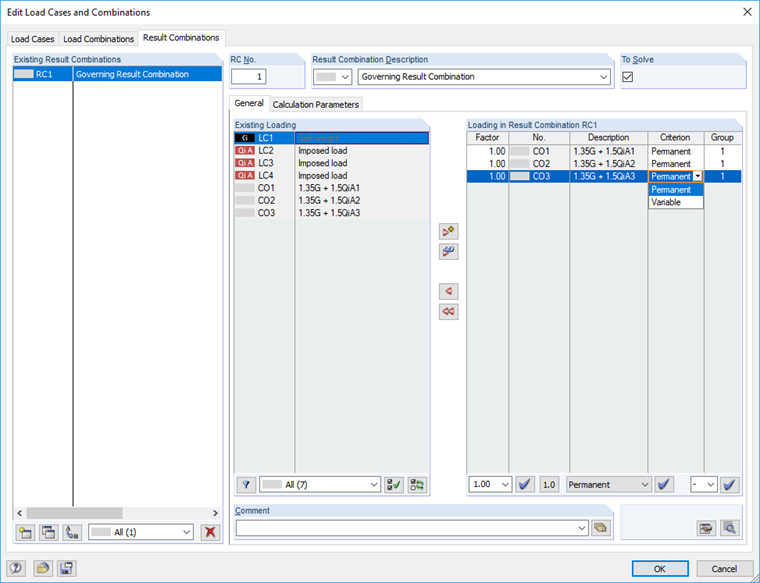

Stanovení kritického součinitele zatížení v programu RSTAB
