Risposta:

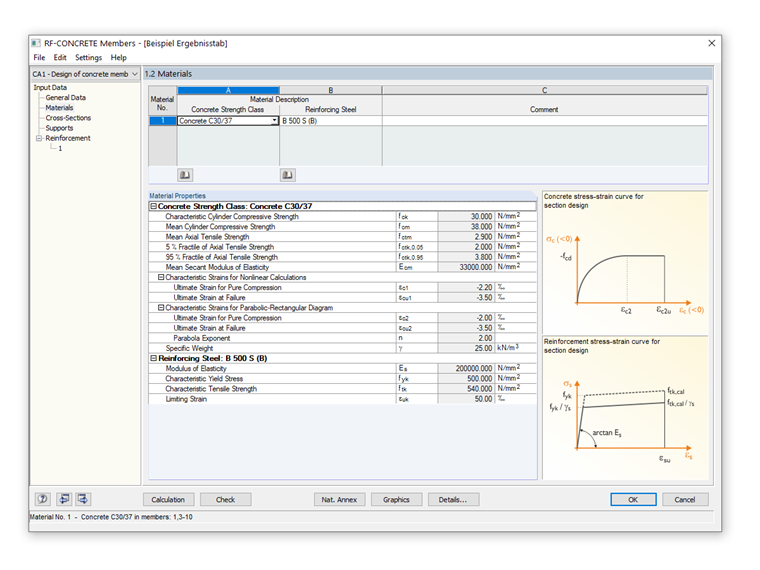

CONCRETE e RF‑CONCRETE Members utilizzano il diagramma parabola-rettangolo per la verifica del calcestruzzo armato.
Domanda
Quali diagrammi tensione-deformazione dovrebbero essere utilizzati per la verifica del calcestruzzo armato in CONCRETE o RF‑CONCRETE Members?
Autore
Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
