Odpowiedź:

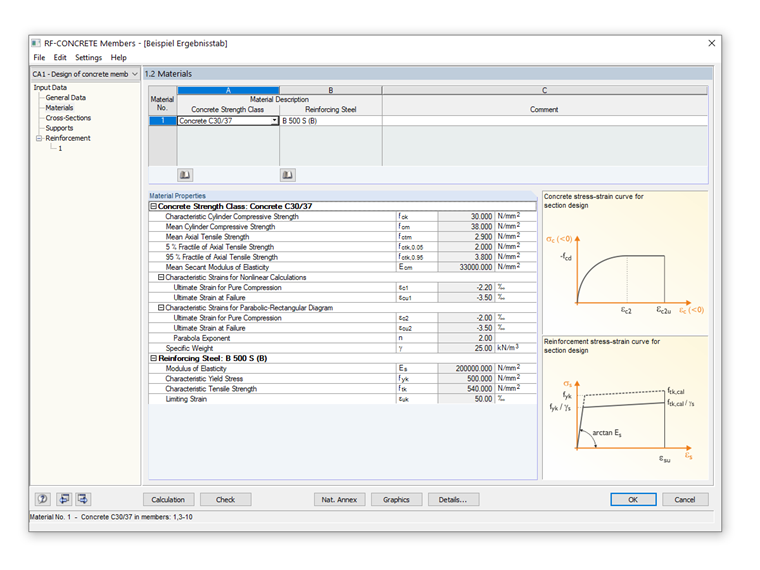

CONCRETE i RF‑CONCRETE Members wykorzystują wykres paraboliczny-prostokąta do wymiarowania betonu zbrojonego.
Pytanie
Jakich wykresów naprężenie-odkształcenie należy użyć do wymiarowania betonu zbrojonego w CONCRETE lub RF‑CONCRETE Members?
