Réponse:

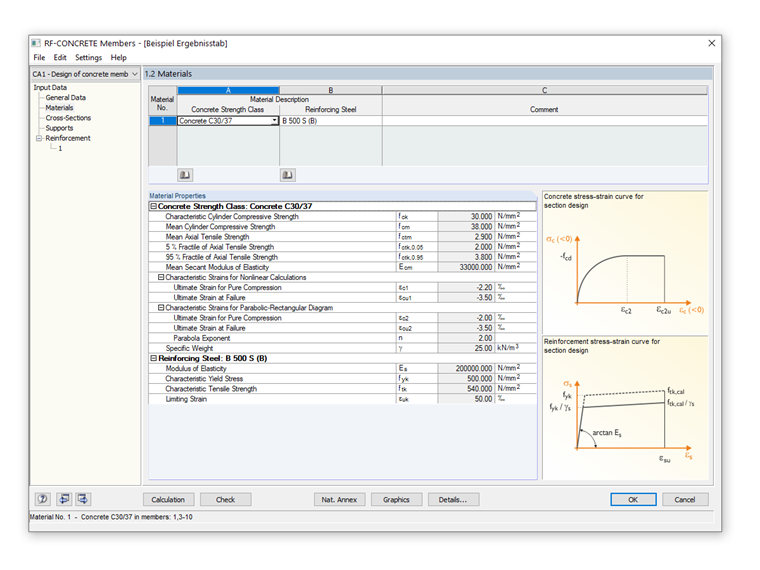

CONCRETE et RF-CONCRETE Members utilisent le diagramme parabolique-rectangle pour le calcul du béton armé.
Question
Quels diagrammes contrainte-déformation doivent être utilisés pour le calcul du béton armé dans CONCRETE ou RF-CONCRETE Members ?
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
